Автоматический питатель универсальный АПУ-2

Описание

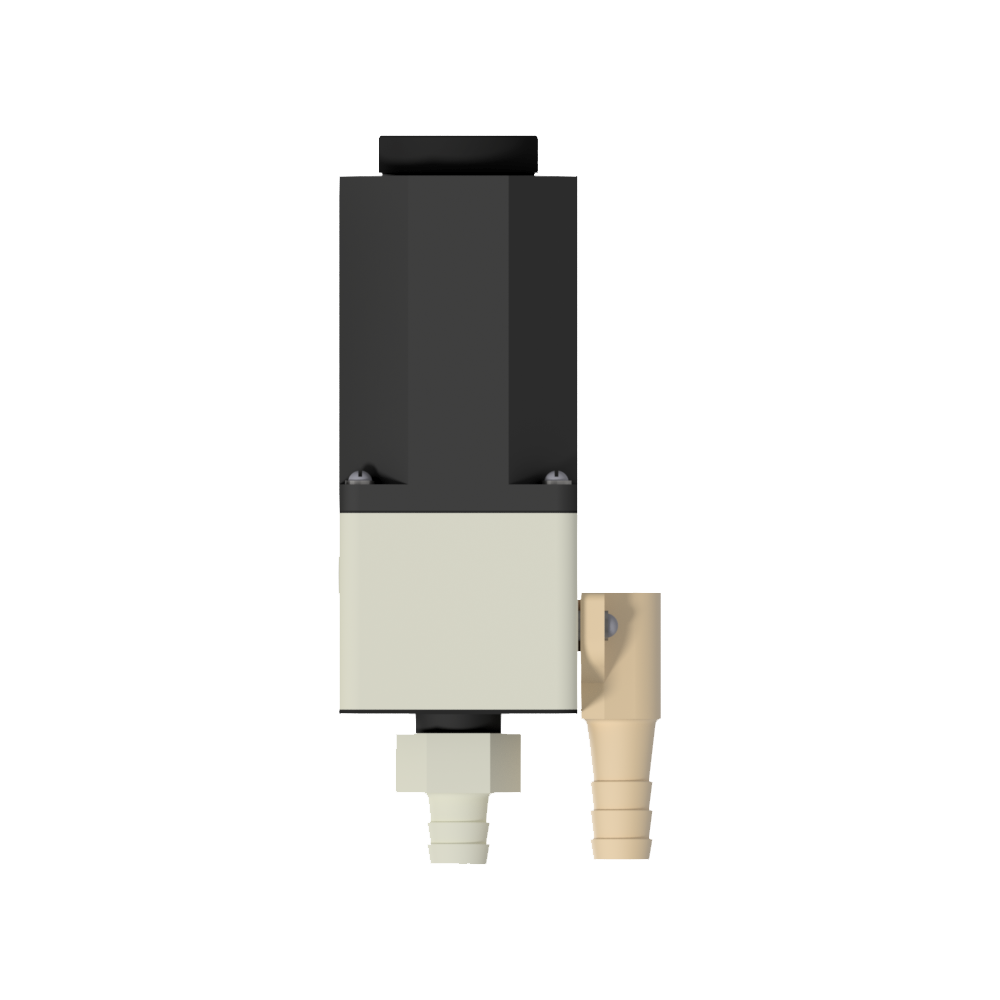

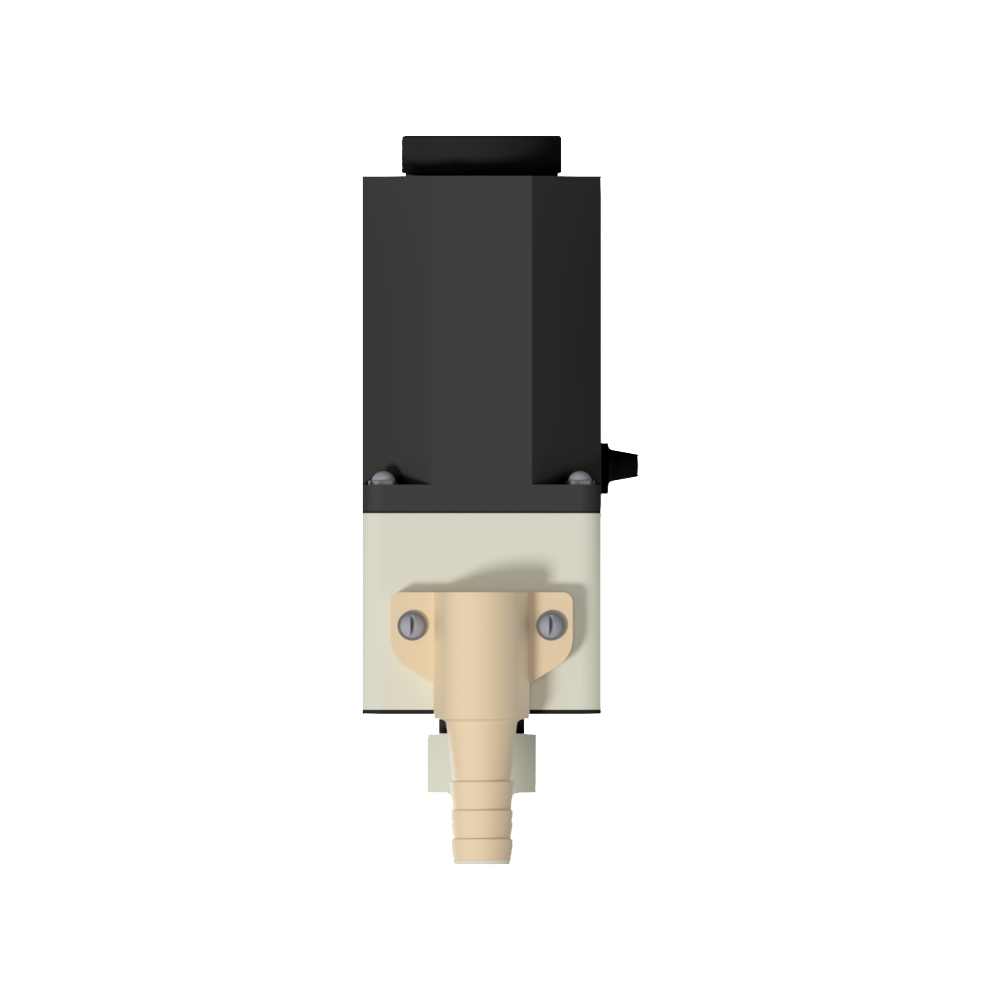

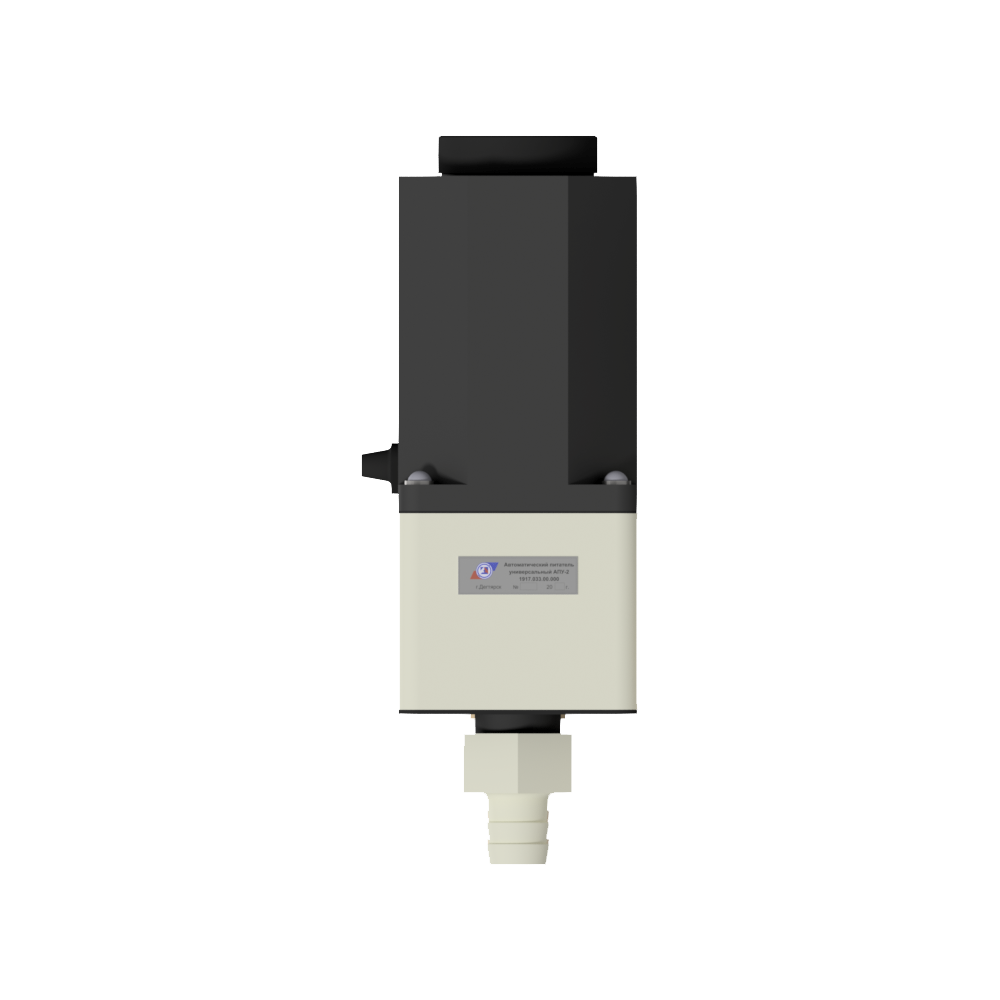

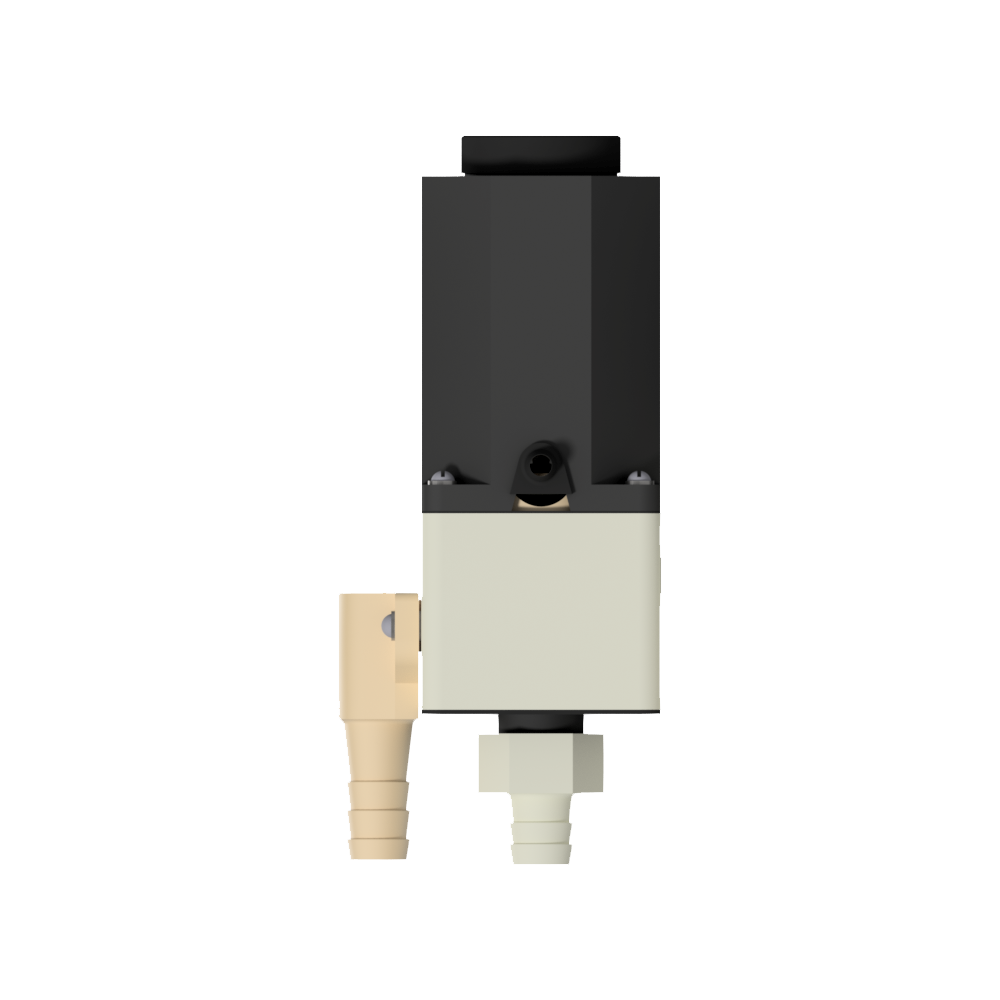

Питатель состоит корпуса, средняя часть которого полая и имеет сливное отверстие. К нижней части корпуса питателя прикреплен входной патрубок, а с торцевой стороны сливной патрубок. Выдача реагента в технологический процесс происходит из клапанной полости в зависимости от положения золотника, укрепленного на якоре электромагнита. Клапанная полость закрывается под действием пружины. Электромагнит помещен в колпаке, который крепится к корпусу питателя. Для того чтобы пары реагента не попадали в катушку электромагнита, последний отделен от клапанной полости диафрагмами, укрепленными на якоре электромагнита.

Расход реагента, проходящего через клапан питателя, определяется как частотой следования, так и длительностью управляющих импульсов, поступающих в электромагнит питателя. Реагент поступает в питатель из напорного бака, расположенного над питателем на высоте от 2,5 до 8 м. При срабатывании электромагнита клапан питателя открывается, а реагент из бака через клапан питателя направляется в технологический процесс. При обесточенном электромагните клапан закрывается и реагент в процесс не поступает.
