Установка питателей реагентов УРИП-6М-1

Описание

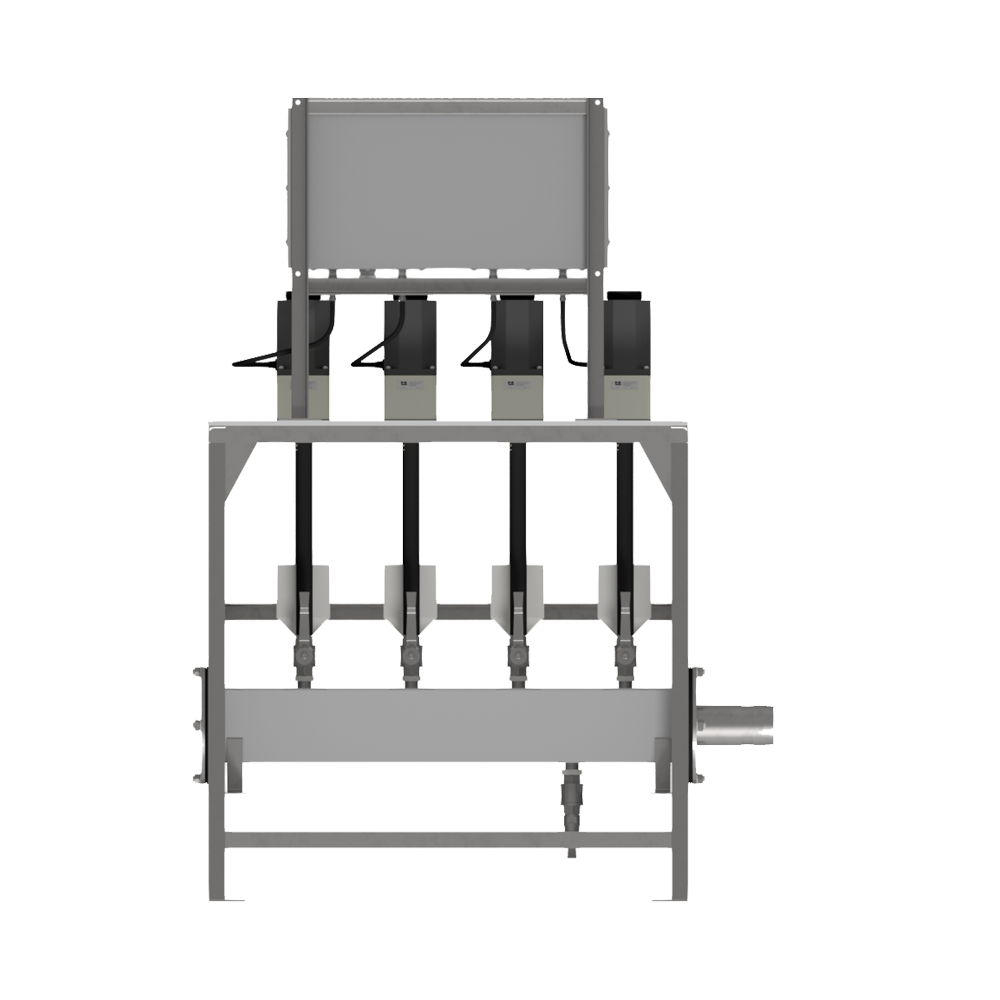

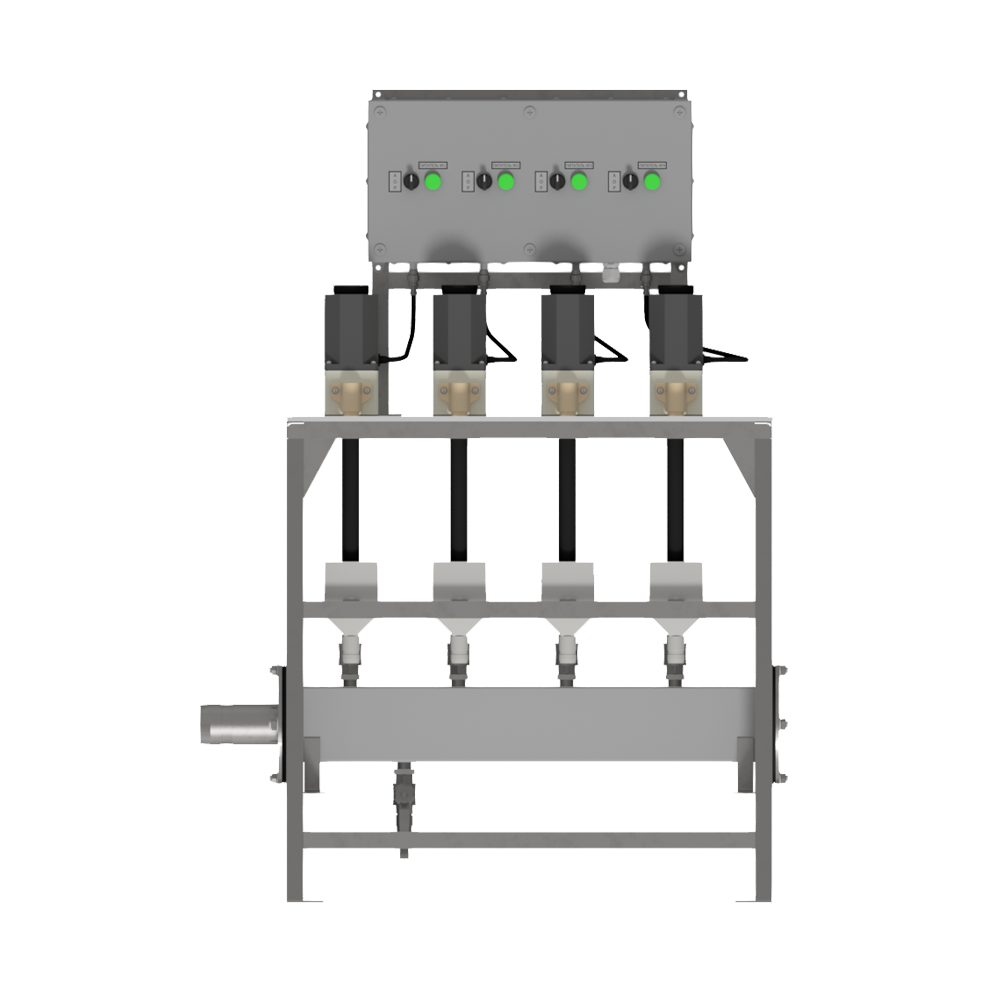

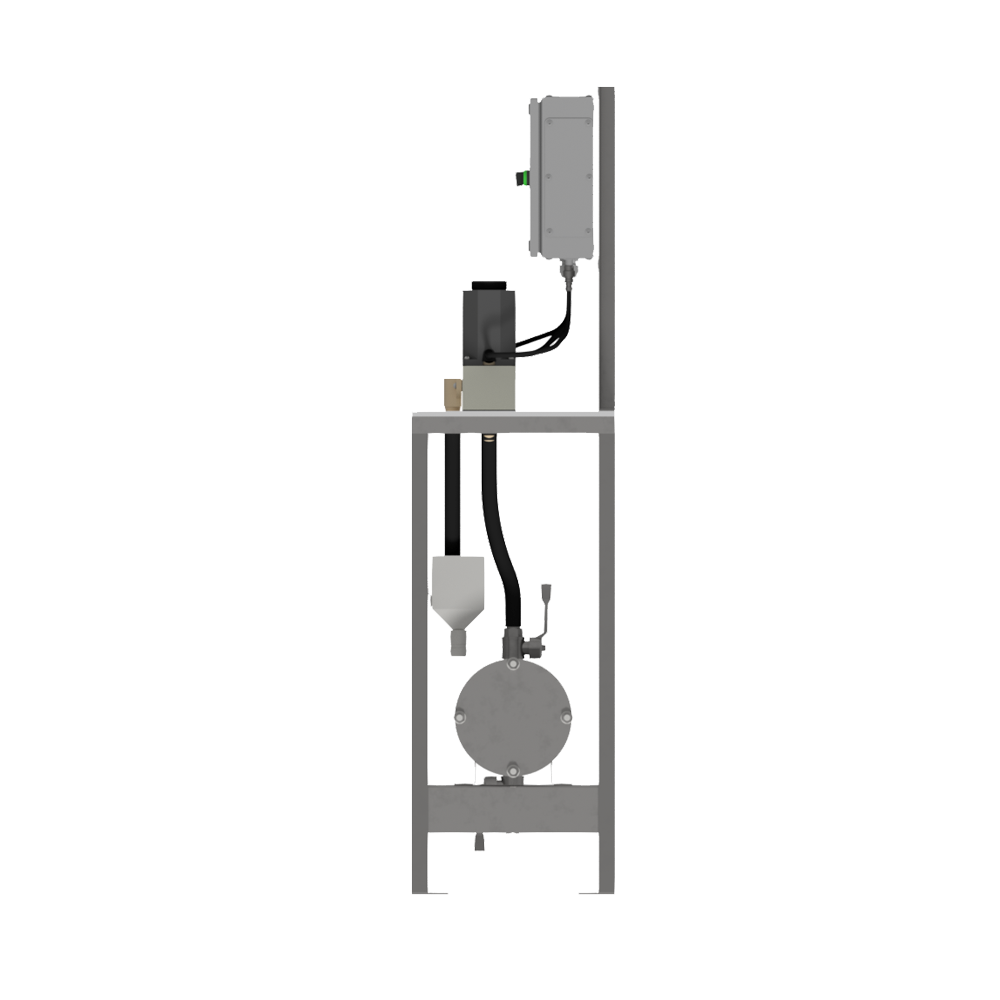

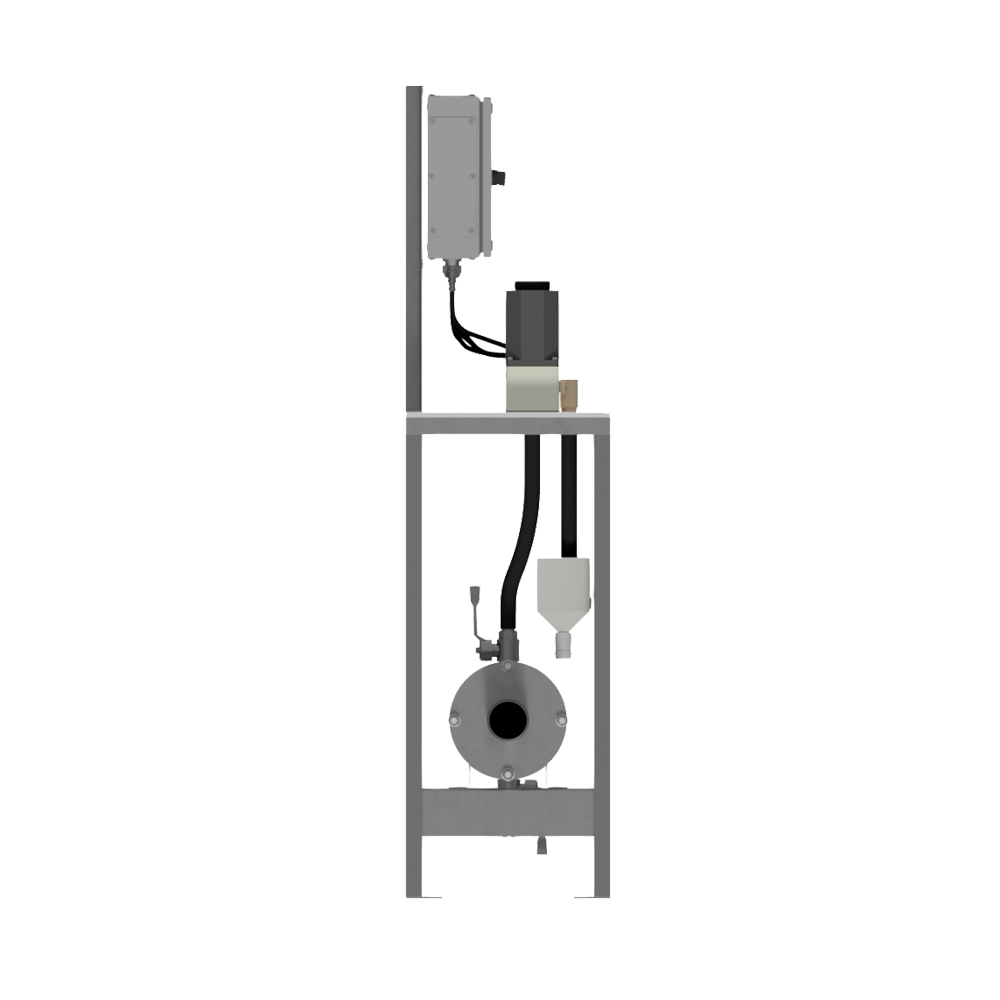

Установка состоит из металлической рамы, на которой установлен пульт управления и закреплена столешница. Под столешницей закреплен коллектор с шаровыми кранами и установлены четыре воронки. На пульте управления установлены индикаторы включения питателей реагентов, переключатели режима работы (Авт. – 0 – Ручн.) и разъемы с байонетным зажимом для подключения питателей реагентов. Коллектор с двух сторон заканчивается присоединительными фланцами для подсоединения реагентопровода, идущего от бака, или промывочной воды. В верхней части коллектора установлены четыре шаровых крана с ниппелями для подсоединения шлангов, идущих к питателям реагентов. Снизу коллектора находится ниппель слива промывочной воды с шаровым краном.

Сливной шланг питателя реагентов направлен в сливную воронку, которая с помощью шланга подключается к реагентопроводу, через который реагент поступает в технологический процесс. Установка работает в автоматическом режиме от шкафа управления системой.
