Установка УРИП‑9: компактная платформа для размещения 2 питателей АПУ

Установка питателей реагентов УРИП-9 предназначена для размещения на них автоматических питателей реагентов АПУ, служащих для автоматической подачи и дозирования флотационных реагентов на обогатительных фабриках.

Сливной шланг питателя реагентов направлен в сливную воронку, которая с помощью шланга подключается к реагентопроводу, через который реагент поступает в технологический процесс.

Установка работает в автоматическом режиме от шкафа управления системой.

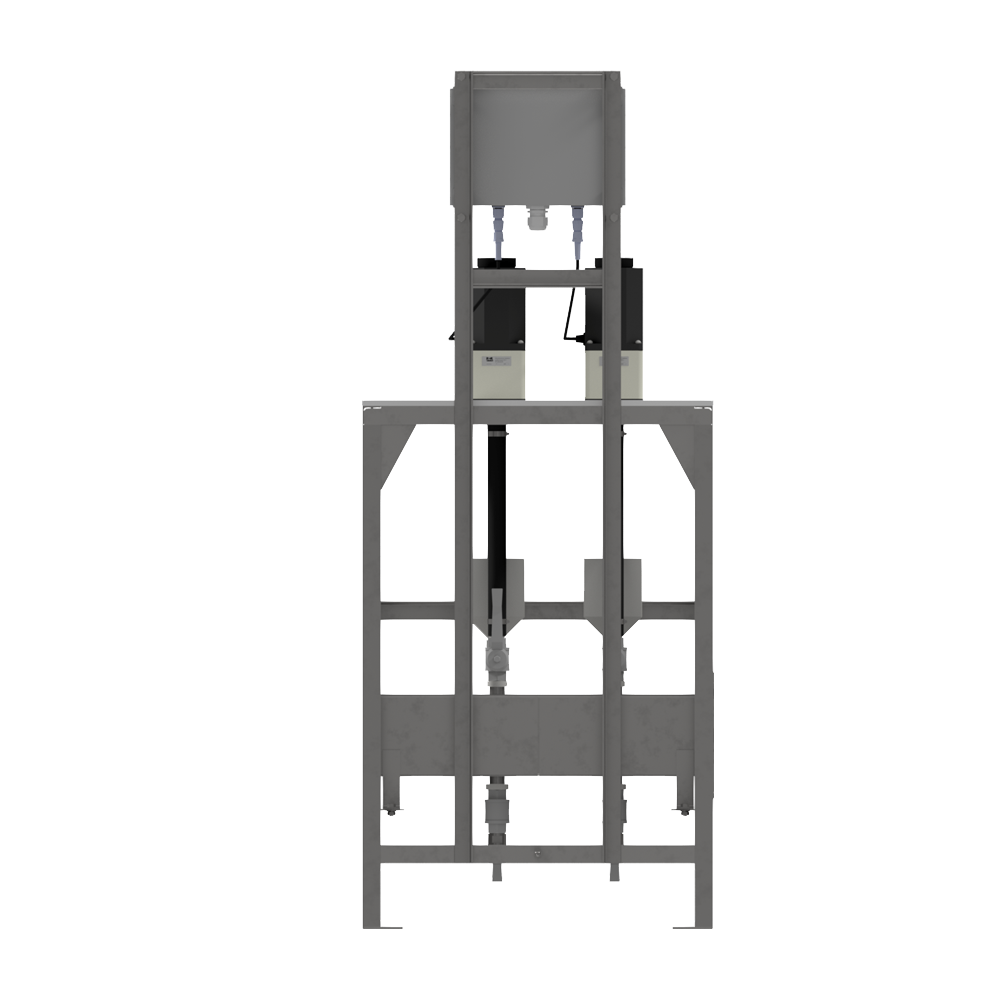

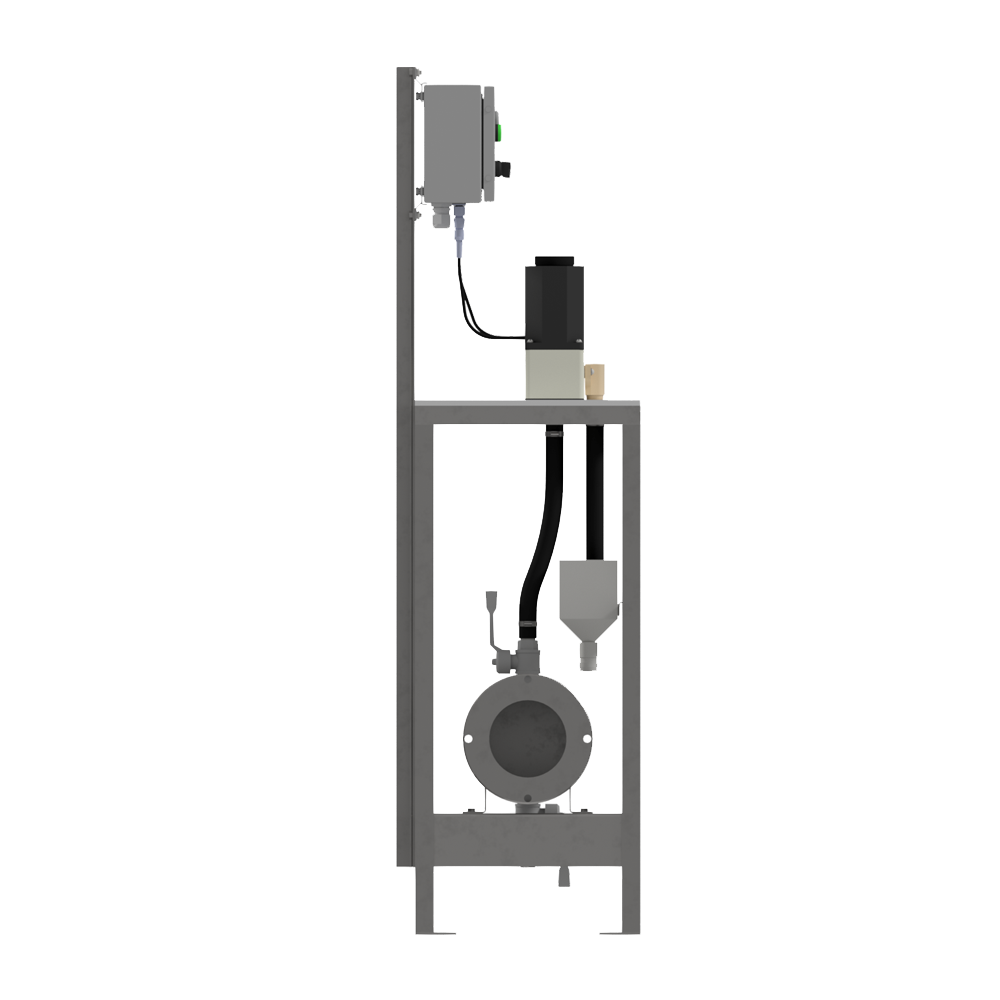

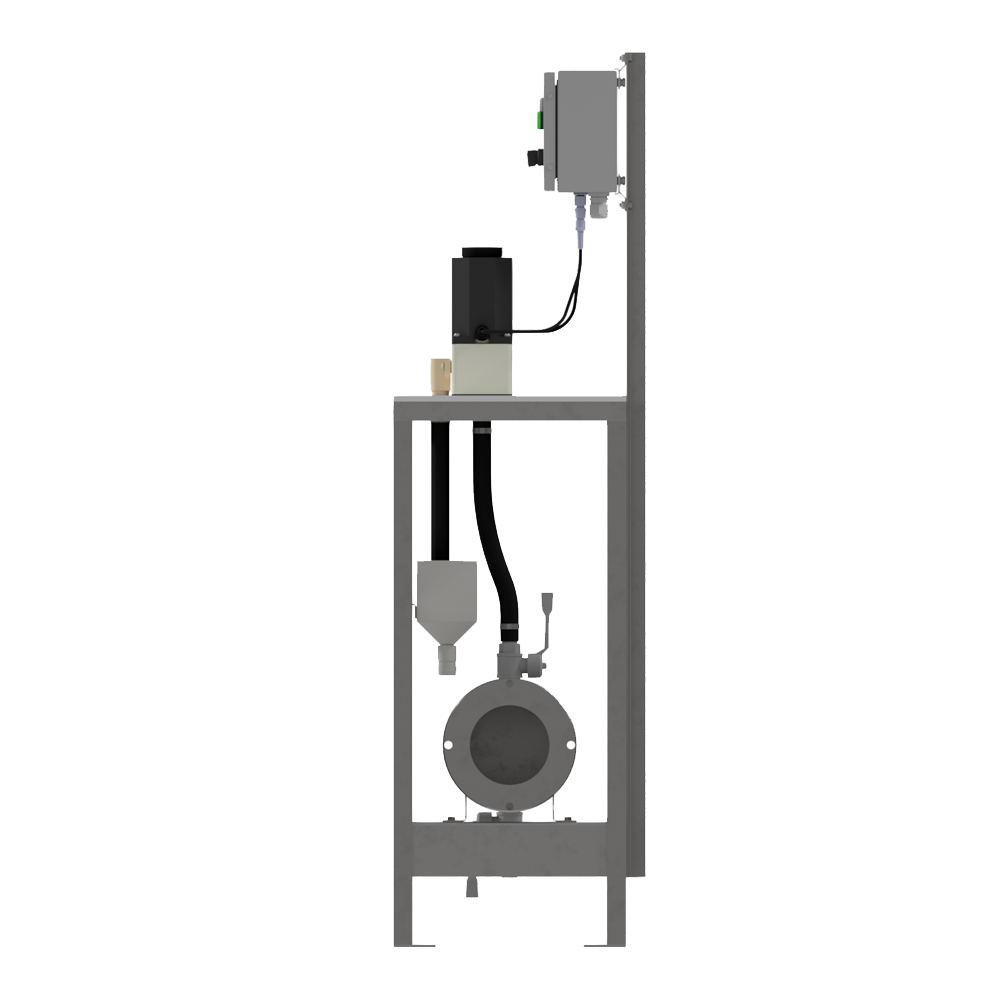

Установка состоит из:

• Металлической рамы;

• Пульт управления (установлен на раме);

• Столешницы (закреплена на раме);

• Коллектора с шаровыми кранами (закреплен под столешницей);

• Двух воронок (установлены под столешницей).

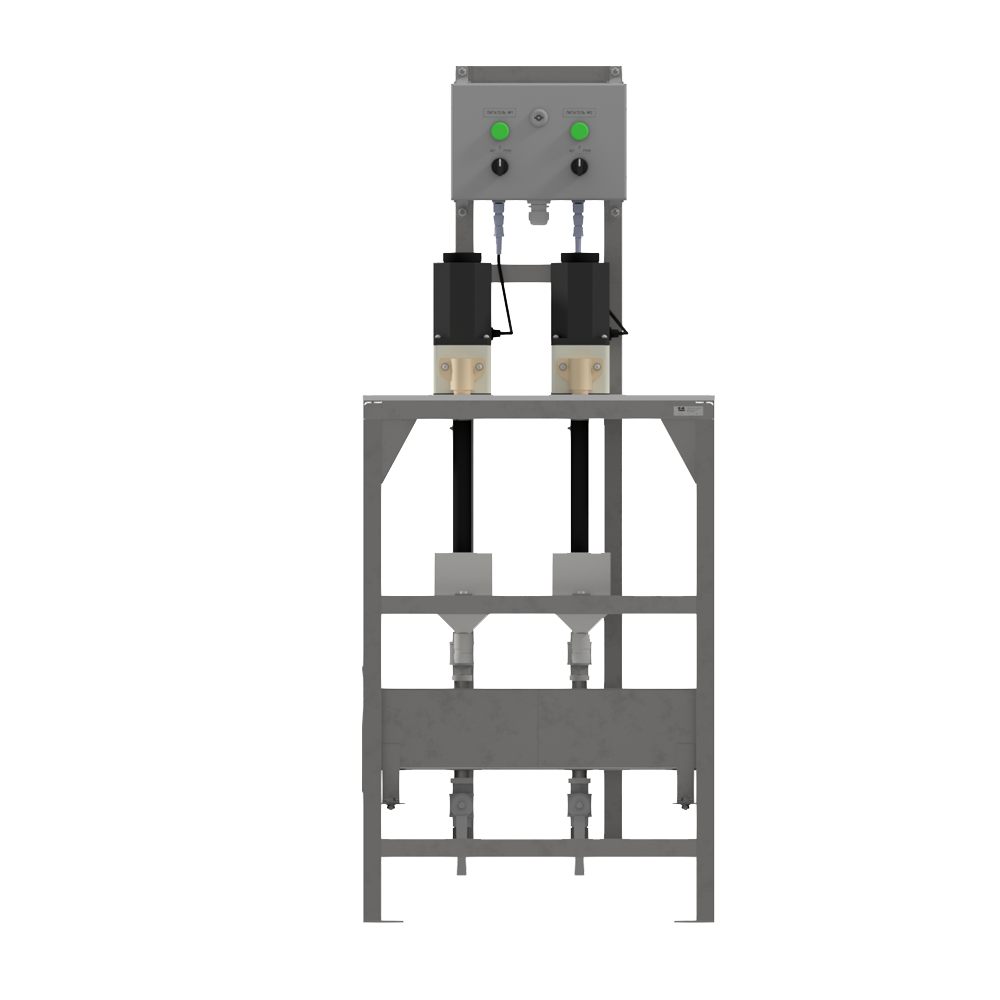

Пульт управления:

• Индикаторы включения питателей реагентов;

• Переключатели режима работы (Авт. – 0 – Ручн.);

• Разъемы с байонетным зажимом для подключения питателей реагентов.

Коллектор:

• Присоединительные фланцы с двух сторон (для подсоединения реагентопровода, идущего от бака, или промывочной воды);

• Два шаровых крана с ниппелями (установлены в верхней части коллектора, для подсоединения шлангов, идущих к питателям реагентов);

• Ниппель слива промывочной воды с шаровым краном (расположен снизу коллектора).

• Размещение питателей: Установка рассчитана на размещение автоматических питателей АПУ-1 и АПУ-2.

• Компактность: Две воронки и два шаровых крана — оптимальное решение для участков с небольшим числом точек дозирования.

• Автоматический режим: Работает в автоматическом режиме от шкафа управления системой.

• Удобство управления: Пульт управления с индикаторами и переключателями режимов (Авт. – 0 – Ручн.) обеспечивает простоту настройки.

• Быстрое подключение: Разъемы с байонетным зажимом позволяют быстро подключать питатели реагентов.

• Гибкость подключения: Коллектор с присоединительными фланцами позволяет подключать реагентопровод от бака или промывочную воду.

• Промывка системы: Ниппель слива промывочной воды с шаровым краном упрощает обслуживание.

• Направленный слив: Сливные воронки подключаются к реагентопроводу, направляя реагент в технологический процесс.

• Интеграция в АСУДР: Работает в составе автоматизированной системы дозирования флотационных реагентов.

Установка питателей реагентов УРИП-9 применяется в составе автоматизированной системы дозирования флотационных реагентов «Питатель» (АСУДР) на обогатительных фабриках.

Оборудование обеспечивает размещение и работу автоматических питателей АПУ для подачи и дозирования флотационных реагентов.
