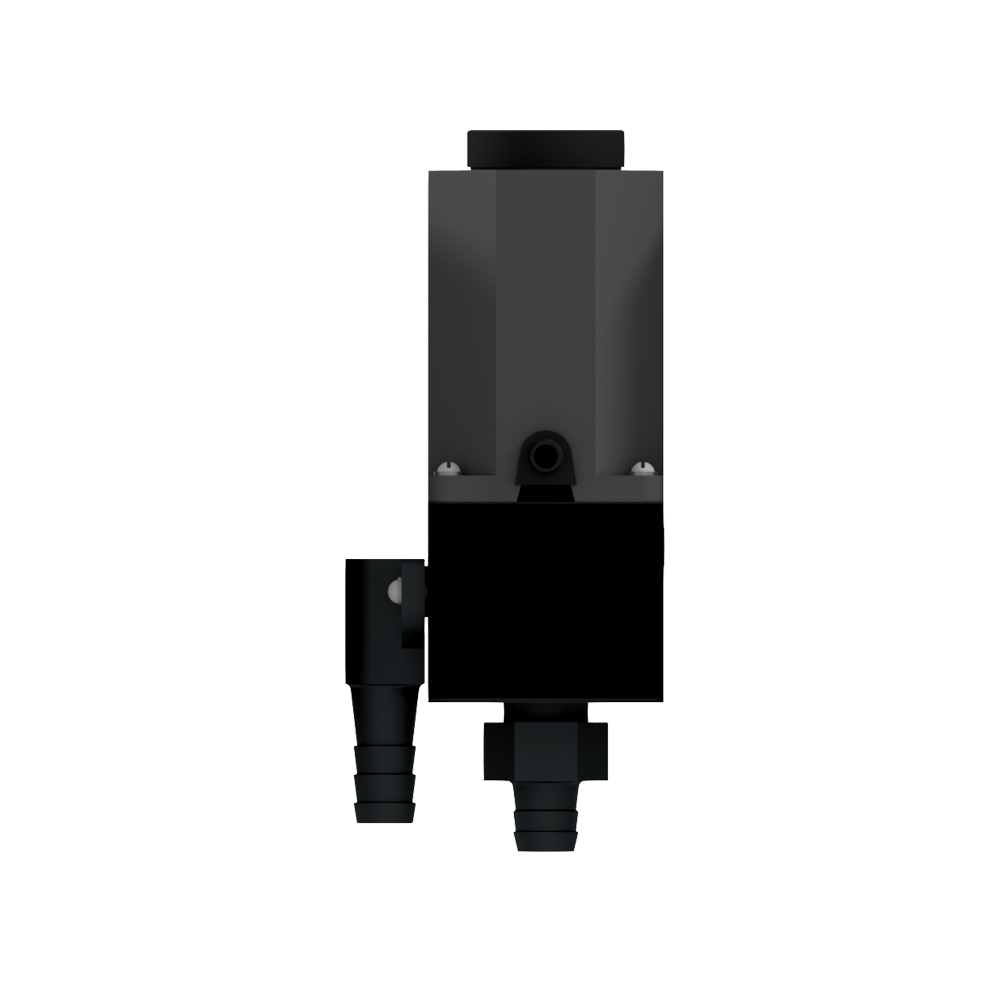

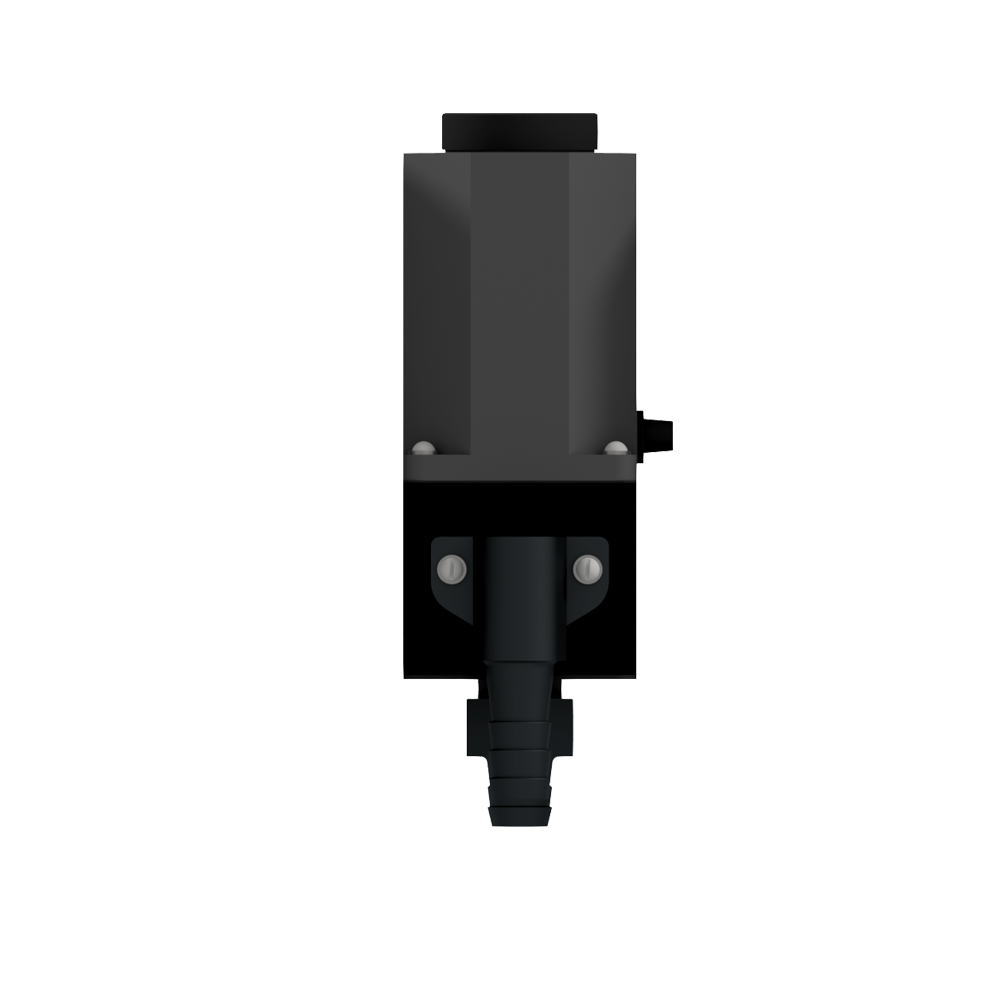

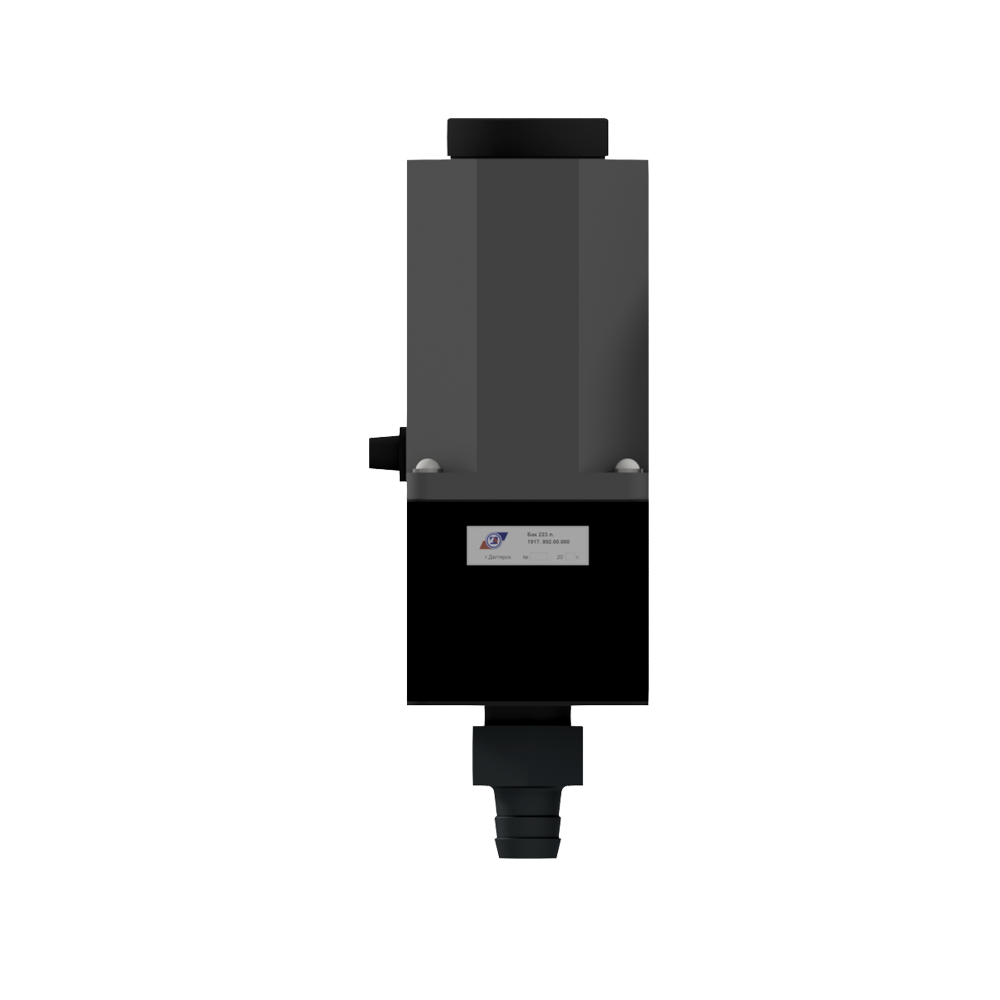

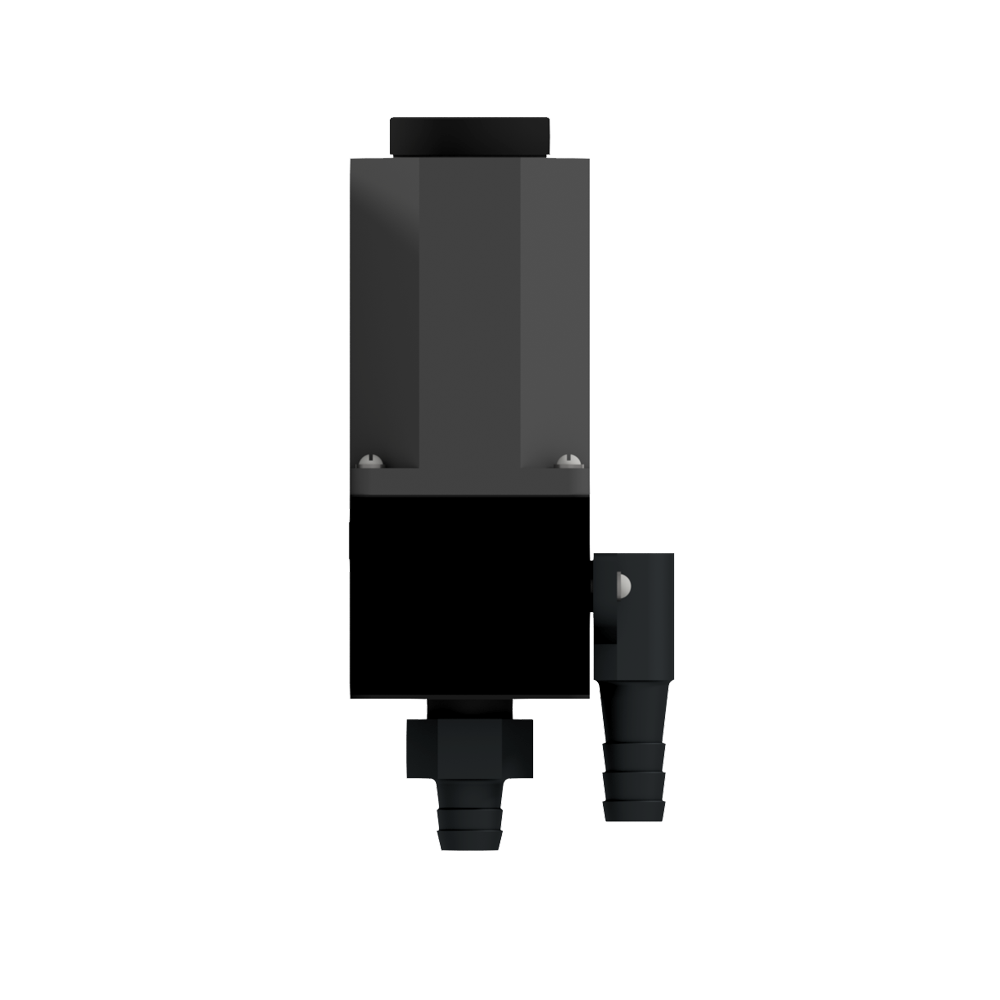

Автоматический питатель АПУ‑5: точное импульсное дозирование флотационных реагентов

Автоматический питатель универсальный АПУ‑5 предназначен для автоматической подачи флотационных реагентов в технологический процесс на обогатительных фабриках. Устройство обеспечивает точное дозирование за счёт импульсного принципа работы: расход определяется частотой и длительностью управляющих импульсов.

АПУ‑5 рассчитан на работу с некристаллизующимися на воздухе и очищенными от механических примесей реагентами. Это исключает заклинивание клапана и засорение проходных сечений, а также сохраняет стабильность дозирования.

Выдача реагента в технологический процесс происходит из клапанной полости в зависимости от положения золотника, укрепленного на якоре электромагнита. Клапанная полость закрывается под действием пружины.

Расход реагента, проходящего через клапан питателя, определяется как частотой следования, так и длительностью управляющих импульсов, поступающих в электромагнит питателя.

Реагент поступает в питатель из напорного бака, расположенного над питателем на высоте от 2,5 до 5 м. При срабатывании электромагнита клапан питателя открывается, а реагент из бака через клапан питателя направляется в технологический процесс. При обесточенном электромагните клапан закрывается и реагент в процесс не поступает.

Питатель состоит из:

• Корпуса (средняя часть полая, имеет сливное отверстие);

• Входного патрубка (прикреплен к нижней части корпуса);

• Сливного патрубка (расположен с торцевой стороны);

• Клапанной полости;

• Золотника (закреплен на якоре электромагнита);

• Пружины (закрывает клапанную полость);

• Электромагнита (помещен в колпаке, который крепится к корпусу питателя);

• Диафрагм (укреплены на якоре электромагнита, отделяют электромагнит от клапанной полости);

• Колпака.

• Точность дозирования: Расход реагента определяется частотой и длительностью управляющих импульсов, что обеспечивает высокую точность подачи.

• Импульсный режим: Работа в импульсном режиме позволяет гибко регулировать подачу реагента в технологический процесс.

• Защита электромагнита: Диафрагмы предотвращают попадание паров реагента в катушку электромагнита.

• Надежное закрытие клапана: Пружина обеспечивает закрытие клапанной полости при обесточенном электромагните.

• Самотечная подача: Реагент поступает из напорного бака, расположенного над питателем на высоте от 2,5 до 5 м.

• Автоматическая поддержка уровня: Напорный бак автоматически поддерживает уровень реагента.

• Универсальность: Питатель работает с устройствами управления и размещается на установке УРИП.

• Интеграция в АСУДР: Работает в составе автоматизированной системы дозирования флотационных реагентов.

Автоматический питатель универсальный АПУ-5 применяется в составе автоматизированной системы дозирования флотационных реагентов «Питатель» (АСУДР) на обогатительных фабриках.

Оборудование обеспечивает автоматическую подачу флотационных реагентов в технологический процесс с точным дозированием.
