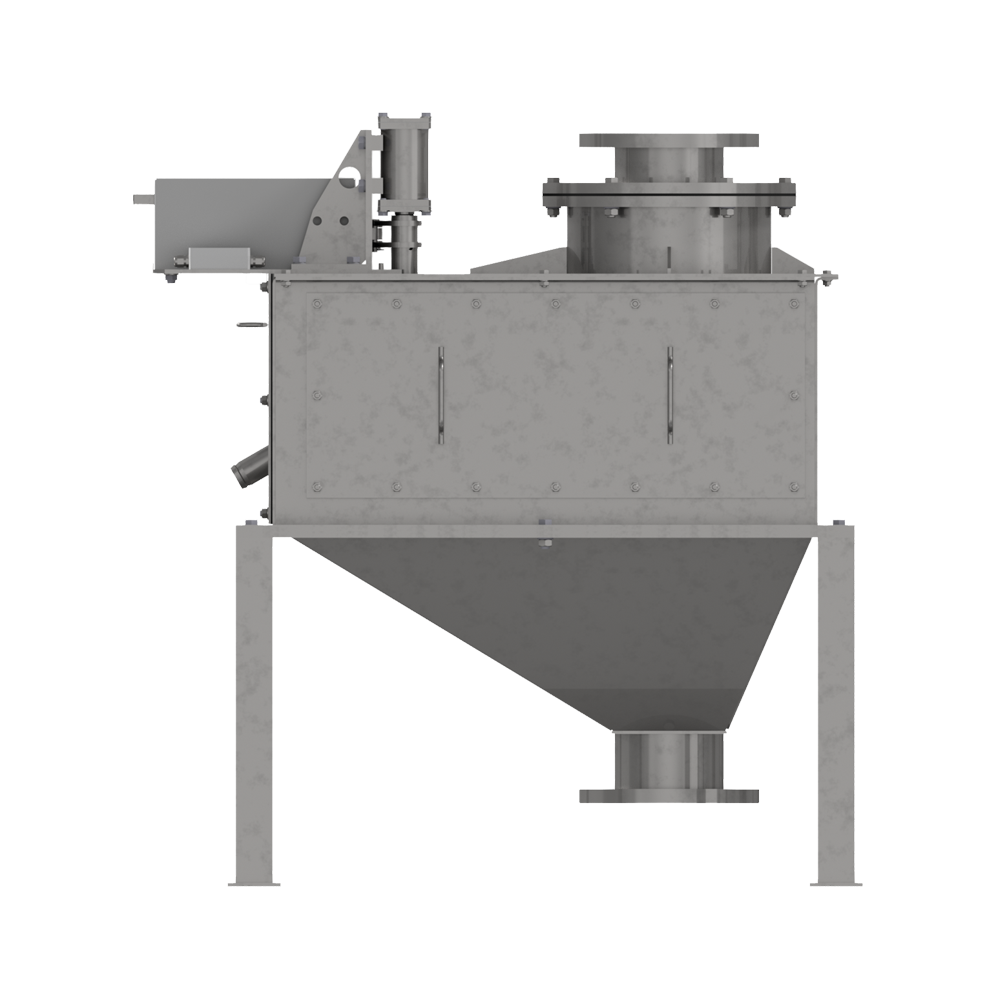

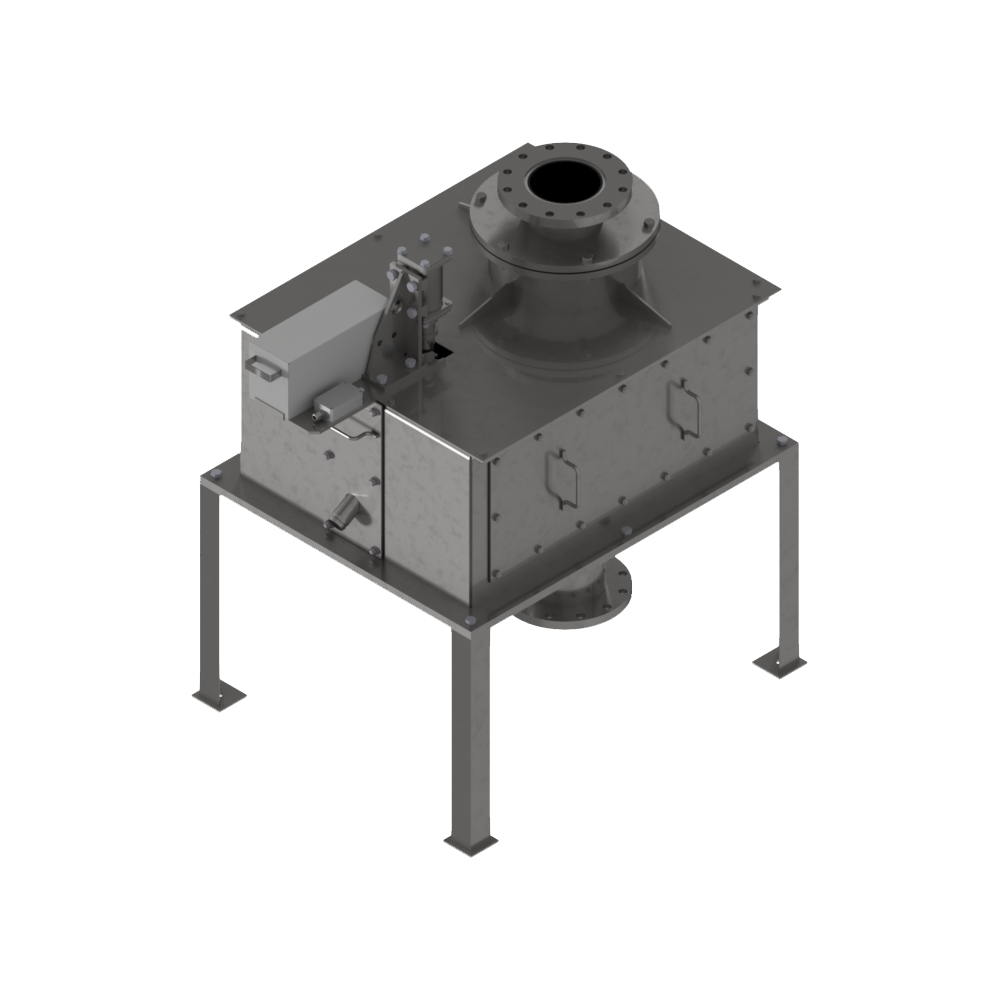

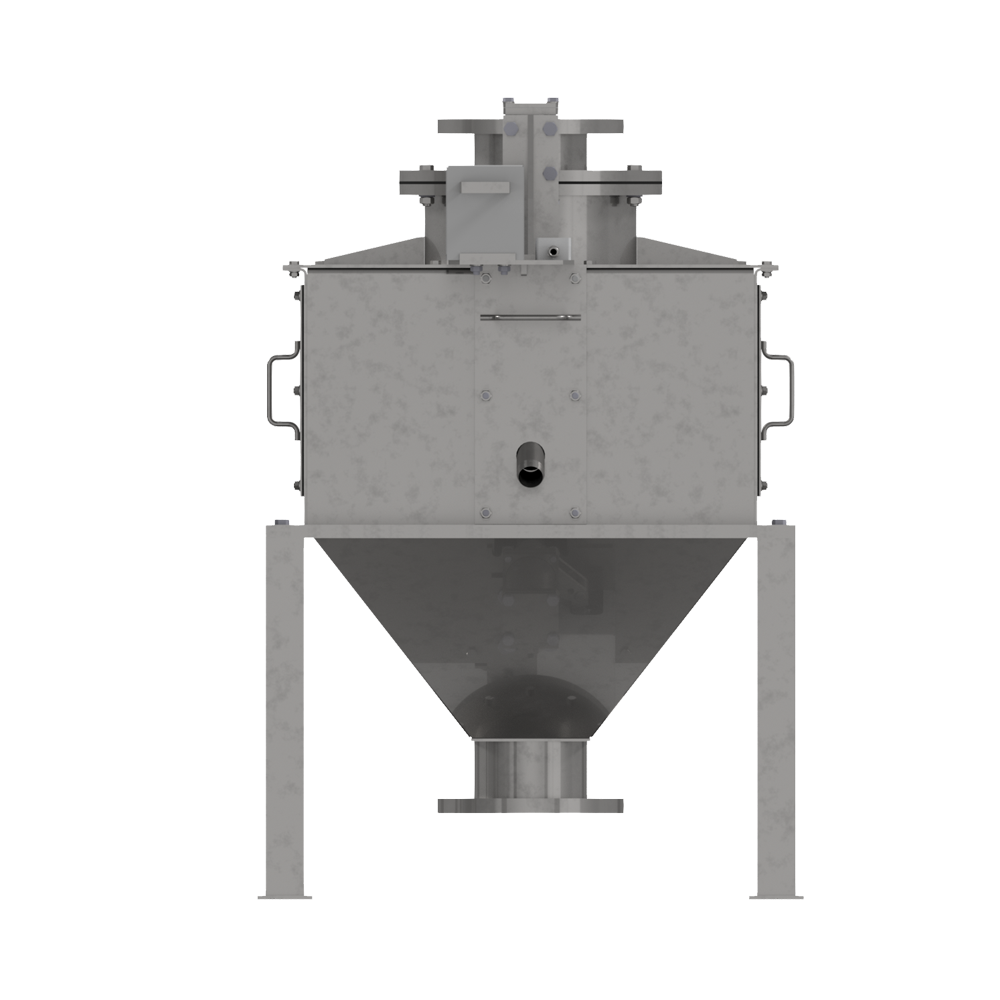

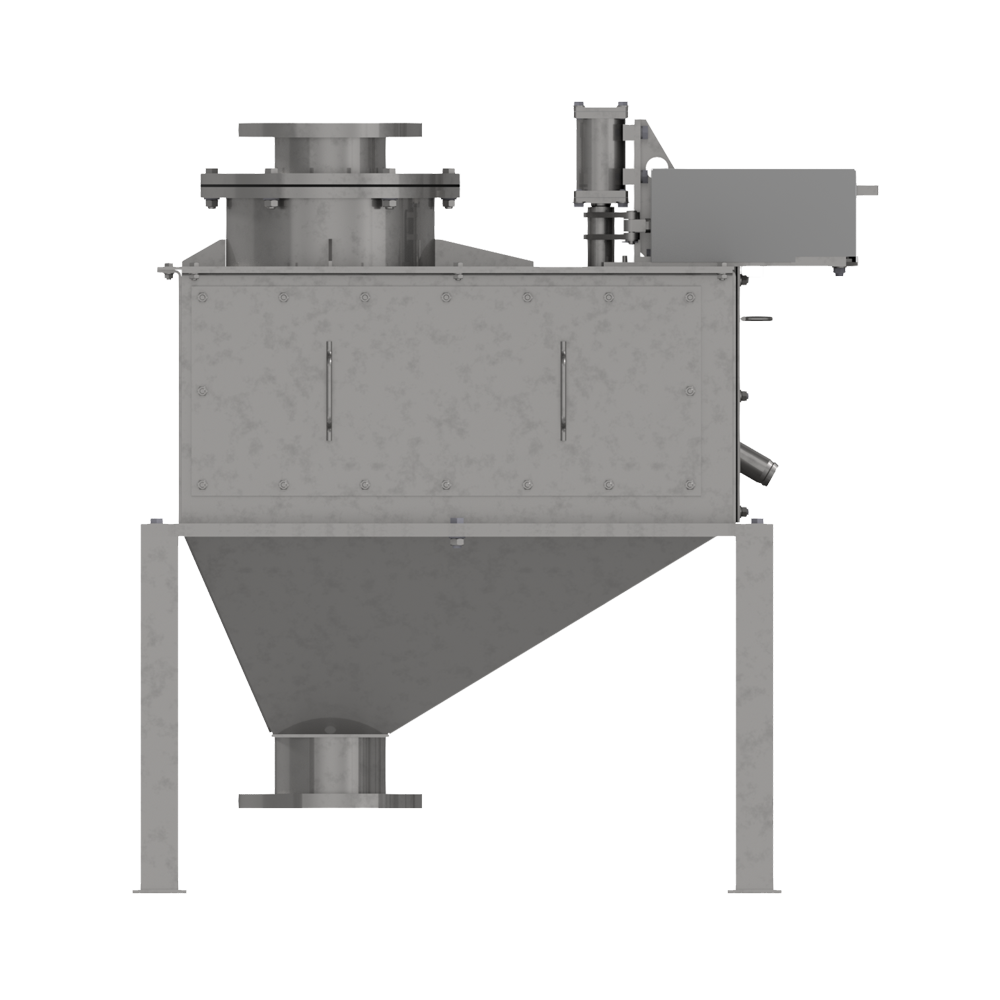

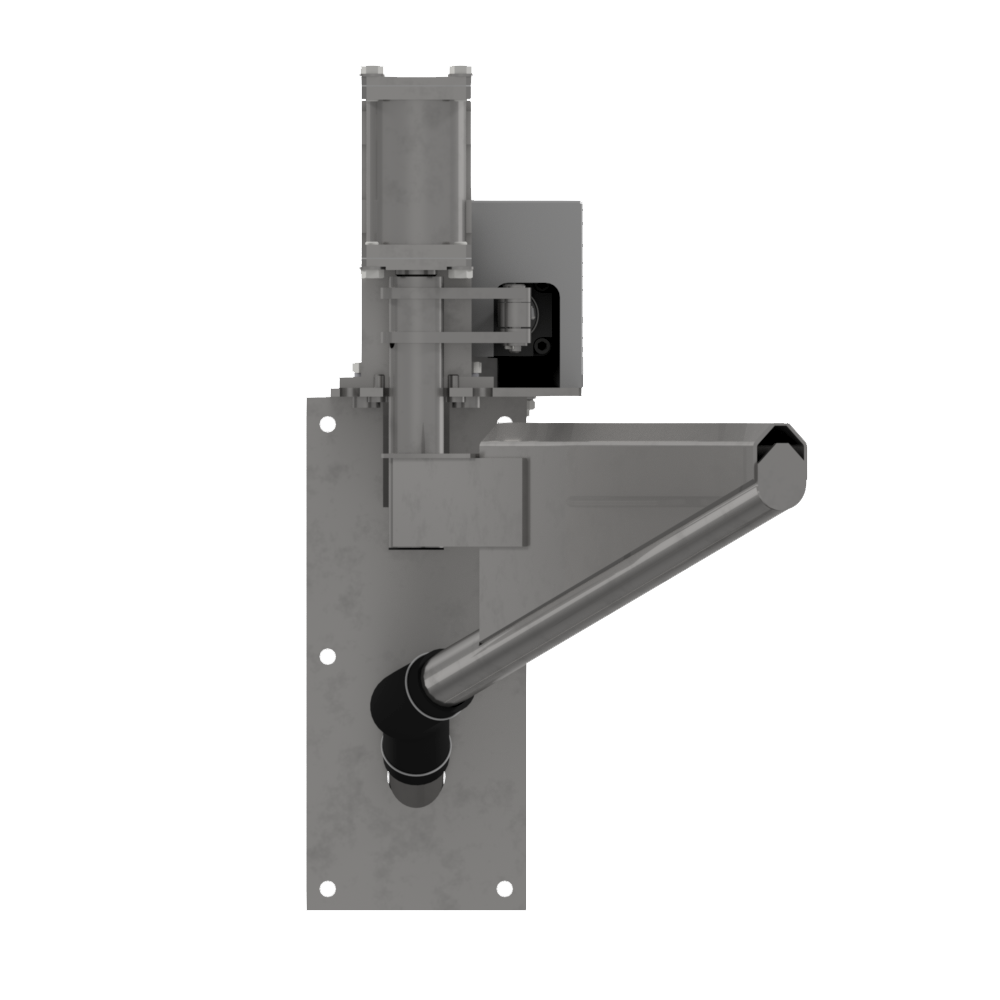

Пробоотборник P550-1 секторный с футерованным сливным конусом

Пробоотборник секторный P550‑1 предназначен для отбора проб самотечных потоков пульповых продуктов в местах перелива, разрыва или перепада. Оборудование применяется на обогатительных фабриках для контроля технологического процесса на стадиях флотации, гравитации, магнитной сепарации и других.

P550‑1 может использоваться как самостоятельное устройство местного отбора, так и в составе автоматизированных систем отбора и транспортирования проб в экспресс‑лабораторию.

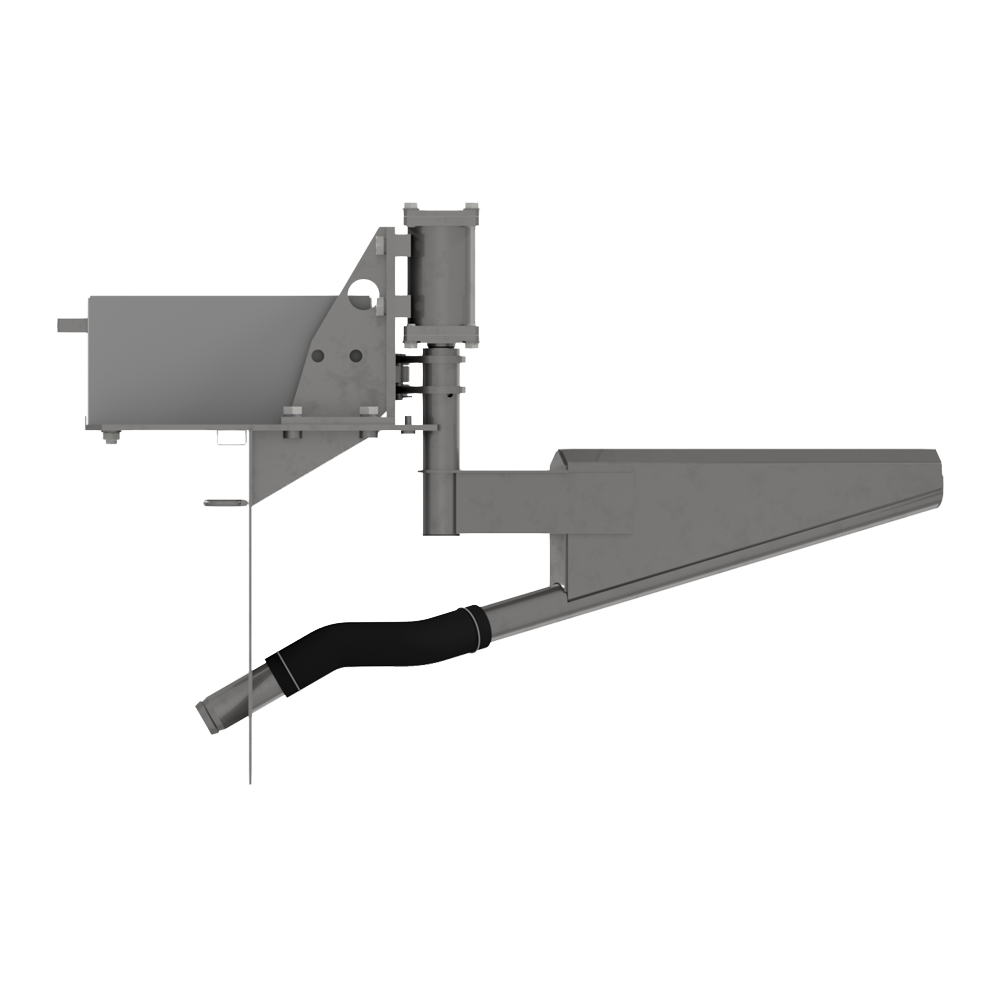

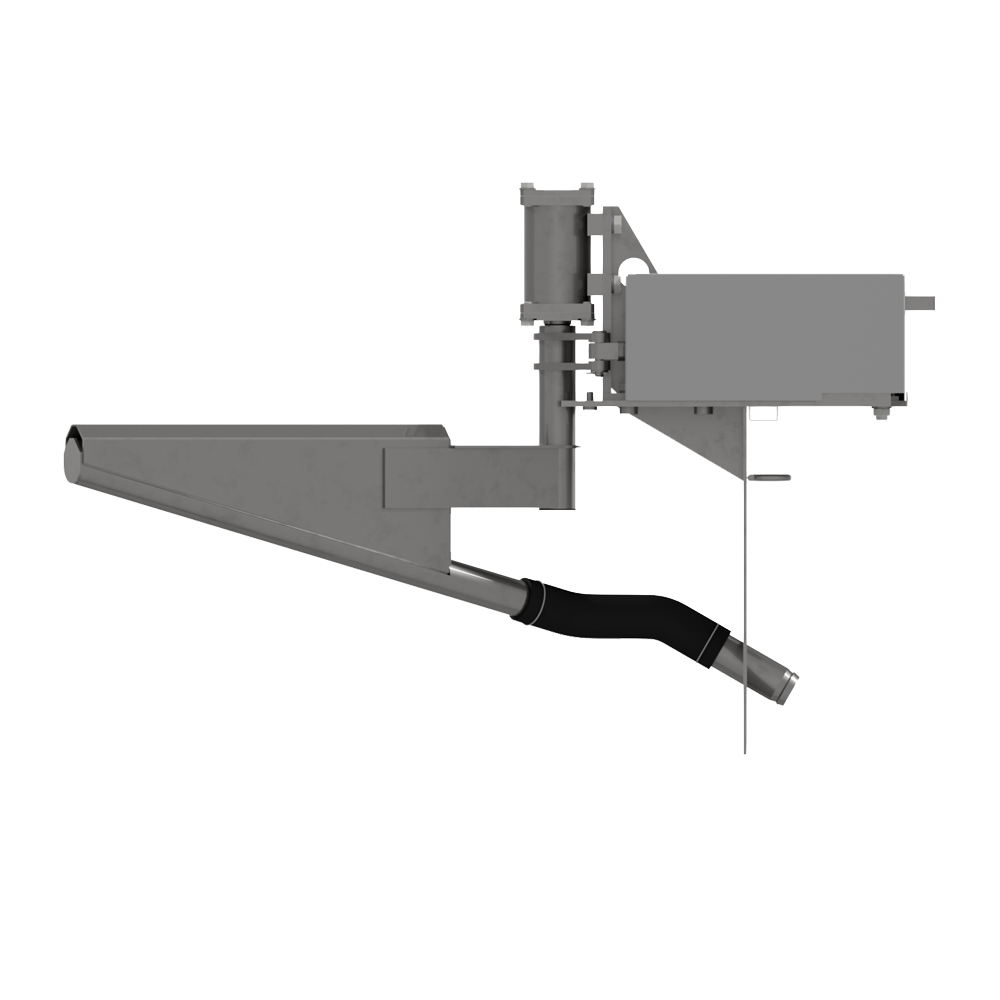

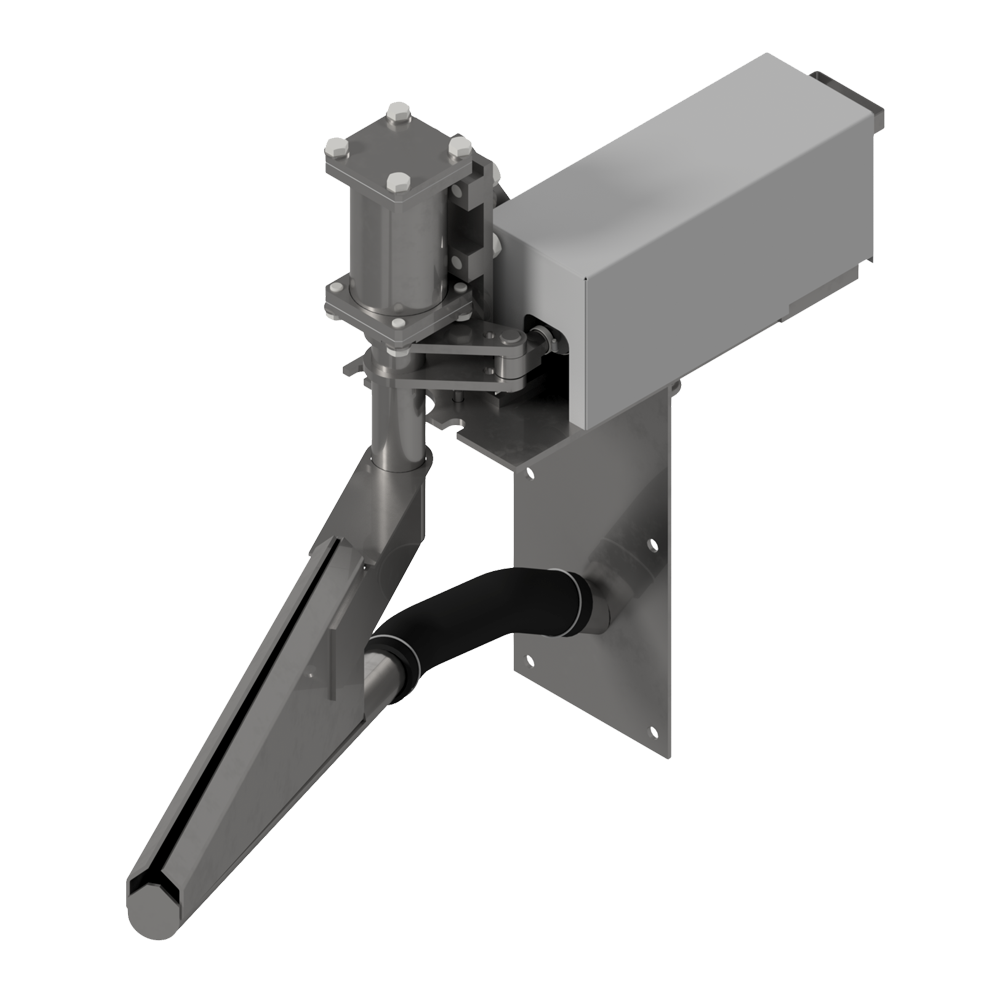

Ключевая особенность P550‑1 — секторная кинематика: пробоотсекающий нож приводится в движение пневмоцилиндром через шарнир, совершая поворотное (секторное) перемещение из одного крайнего положения в другое. Такая схема обеспечивает полное пересечение потока при компактной установке и снижает ударные нагрузки на узел ножа при входе в пульпу.

В крайних положениях установлены датчики, фиксирующие завершение цикла отбора. Отбор пробы производится равномерным перемещением ножа с заданной скоростью по всей ширине потока — это гарантирует представительный отбор в соответствии с требованиями ГОСТ 14180‑80 («Руды и концентраты цветных металлов. Методы отбора проб»).

Пробоотборник P550‑1 поставляется в расширенной комплектации:

• Шкаф управления — для настройки периодичности и продолжительности циклов отбора, регулировки скорости ножа, интеграции с АСУ ТП фабрики.

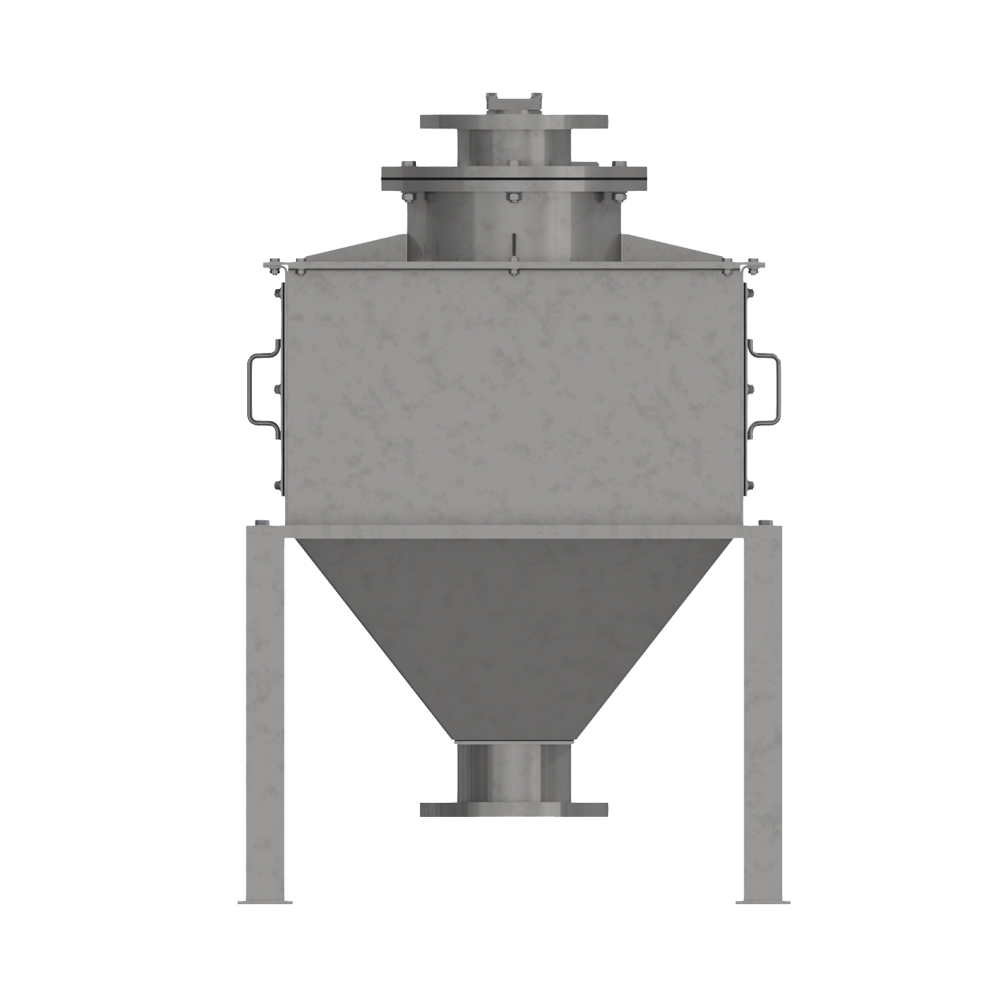

• Коробка с футерованным сливным конусом — защищает от абразивного износа при отводе пробы, увеличивает межремонтный ресурс узла слива и подходит для высокоабразивных пульп.
• Возможность адаптации конструкции под условия установки (угол сектора, ширина щели, длина ножа и др.).

Все элементы пробоотборника выполнены из нержавеющей стали, что повышает коррозионную стойкость и долговечность оборудования.

• Секторная кинематика — компактность и эффективное пересечение потока при меньшем ходе подвижных частей, снижение пиковых нагрузок на узлы.
• Футерованный сливной конус — повышенная стойкость к абразивному износу, актуально при работе с высокоабразивными пульпами.
• Материал исполнения — нержавеющая сталь — высокая коррозионная стойкость, долговечность при работе с агрессивными, кислотными и щелочными пульпами.
• Пневмопривод — стабильная работа в условиях повышенной влажности, запылённости и при колебаниях электроснабжения (привод не зависит от электросети).
• Соответствие ГОСТ 14180‑80 — представительный отбор пробы обеспечивает достоверность результатов лабораторного анализа.
• Полное пересечение потока — равномерное движение ножа по всей ширине исключает искажение состава пробы.
• Интеграция с АСУ ТП — P550‑1 управляется через шкаф управления и может быть включён в общий контур автоматизации фабрики.
• Простота обслуживания — свободный доступ к узлам, быстрая замена пробоотсекающего ножа, минимальные требования к техобслуживанию.
• Адаптация под задачу — конструкция дорабатывается под конкретные условия (ограниченное пространство, особые параметры потока и т.п.).
