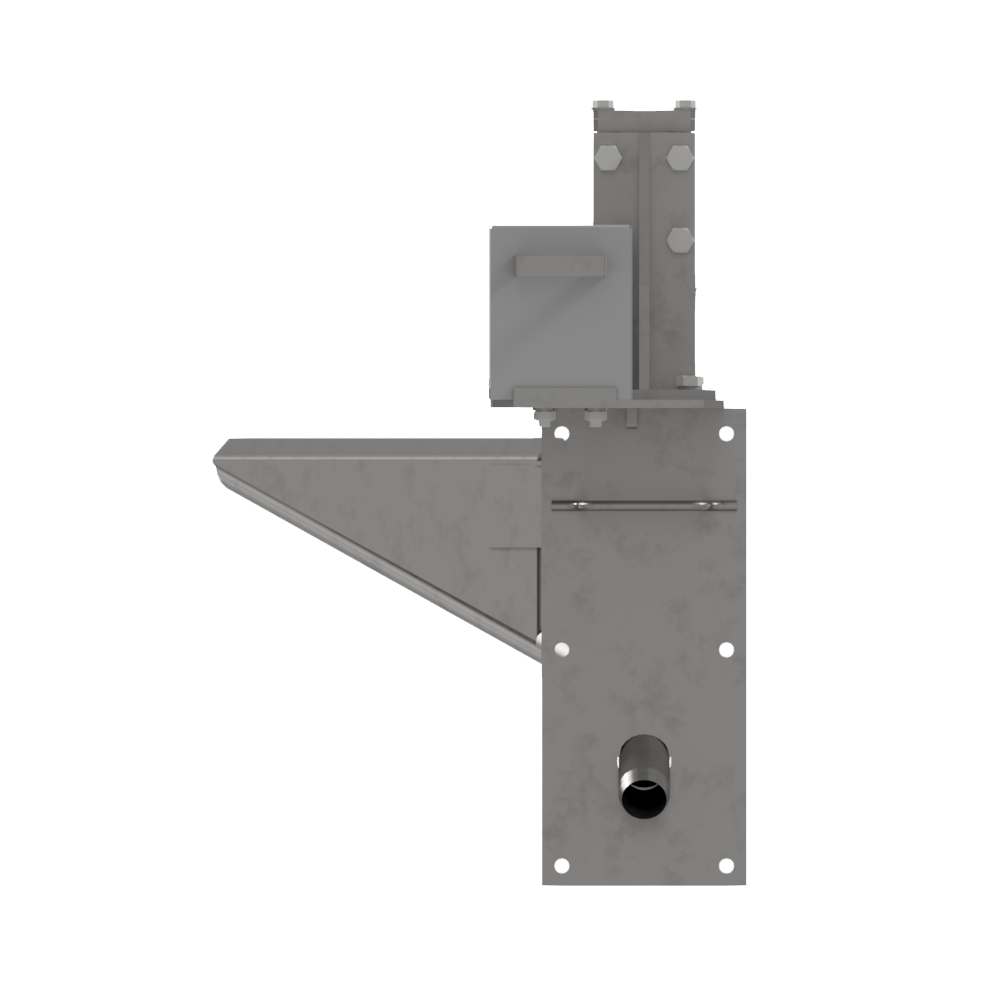

Пробоотборник P650-1 секторный с футерованным сливным конусом

Главная /

Продукция /

Пробоотборное оборудование /

Пробоотборники для пульпы и жидкостей /

Пробоотборник P650-1 секторный с футерованным сливным конусом

Характеристики

Параметр	Значение
Диаметр присоединительного трубопровода, мм	324
Тип пробы	Для пульповых продуктов
Тип привода	Пневмоуправляемый
Способ отбора	Самотечный
Вид	Секторный
Соответствие ГОСТ	14180-80
Ширина щели пробоотборного элемента, мм	4 ... 14
Скорость перемещения пробоотборного элемента, м/с	0,1 ... 0,6
Угол поворота, град	60
Максимальная крупность частиц, мм, до	2
Температура пульпы, С	+1 ... +40
Содержание твердой фазы в пульпы, %, не более	50
Давление сжатого воздуха, МПа	0,4 ... 0,6
Габариты (ДхШхВ), мм	1490x1084x1483 (с коробкой)
Масса, кг	600 (с коробкой)

Назначение и область применения

Пробоотборник P650‑1 предназначен для представительного отбора проб самотечных потоков пульповых продуктов на обогатительных фабриках. Устройство устанавливают в местах перелива, разрыва или перепада потока — на стадиях флотации, гравитации, магнитной сепарации и других технологических переделах.

P650‑1 подходит как для автономного (местного) отбора проб, так и для интеграции в автоматизированные системы отбора и транспортирования проб в экспресс‑лабораторию.

Принцип работы

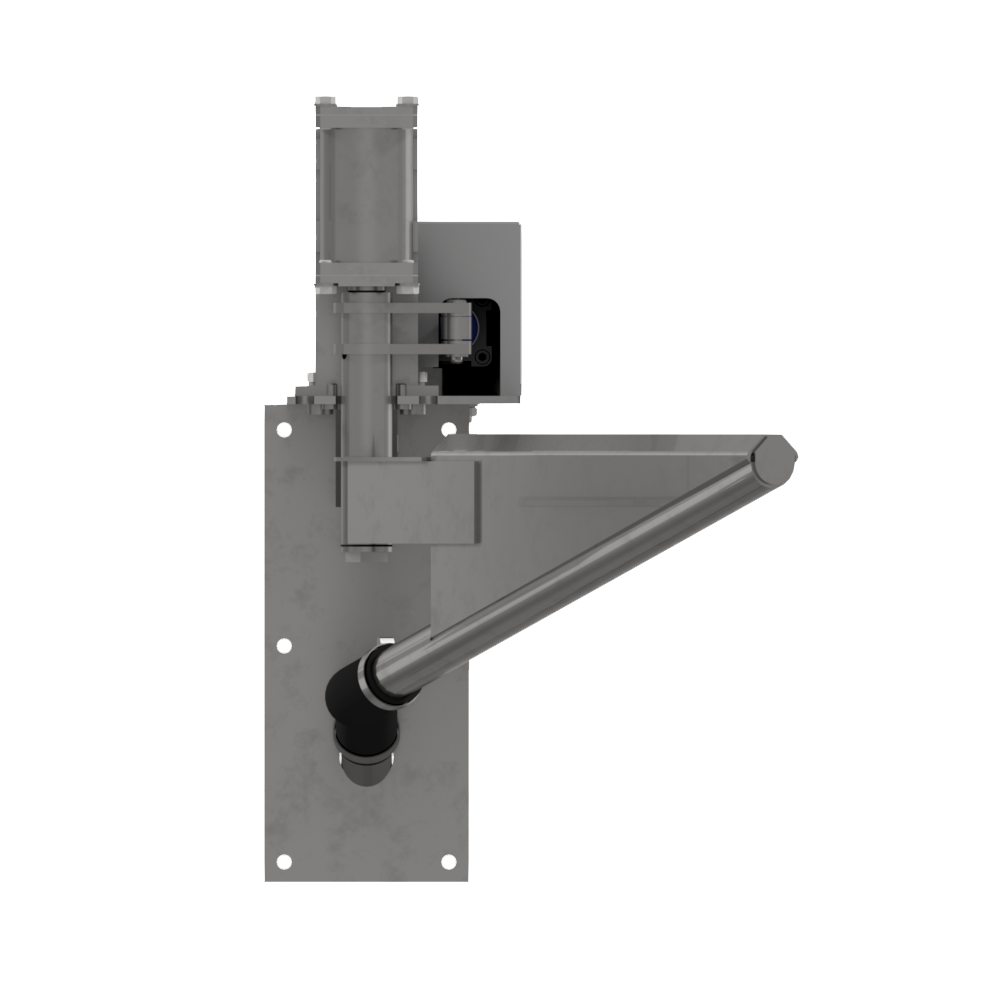

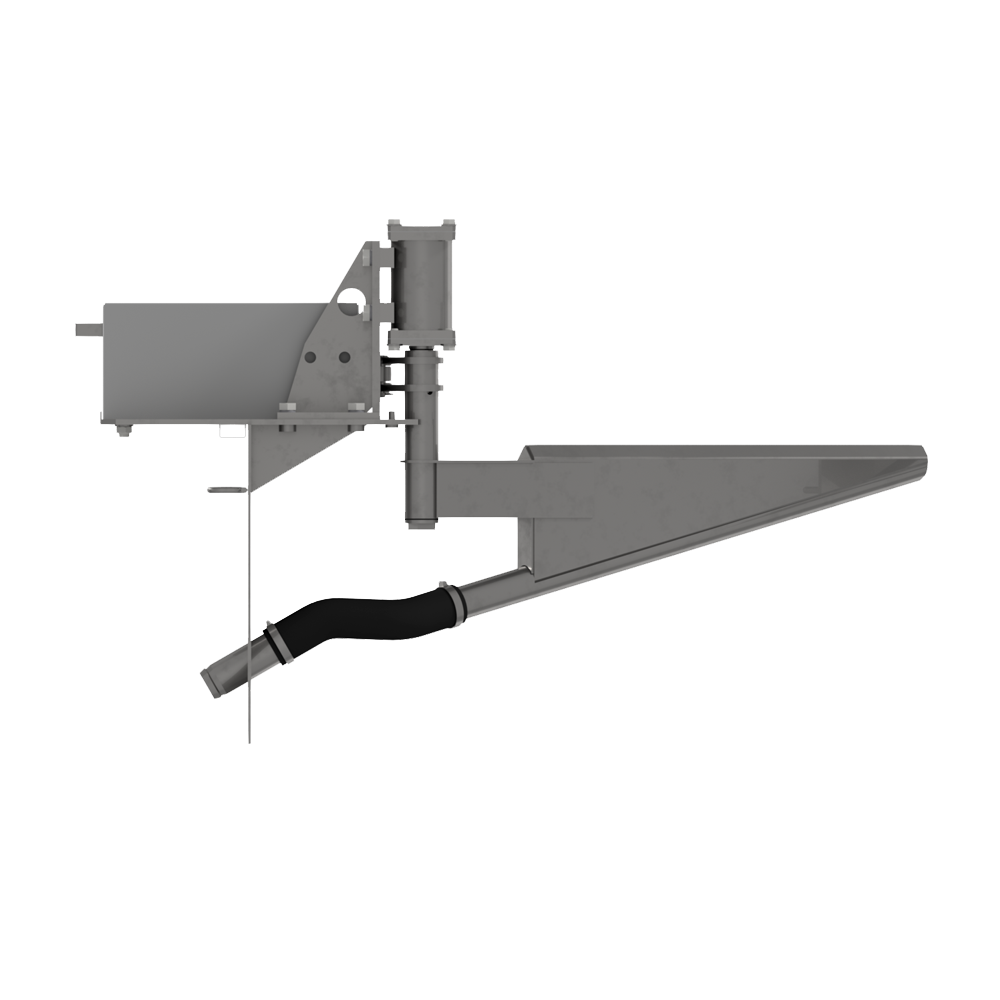

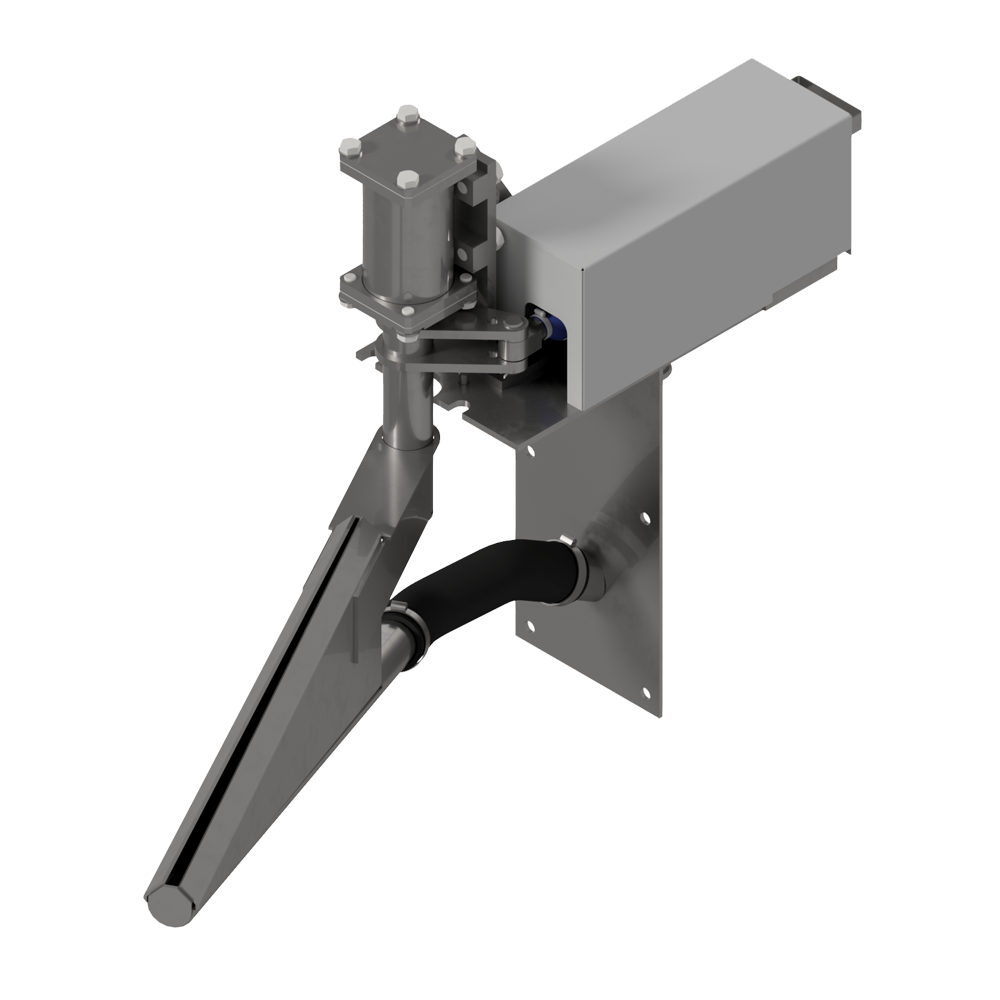

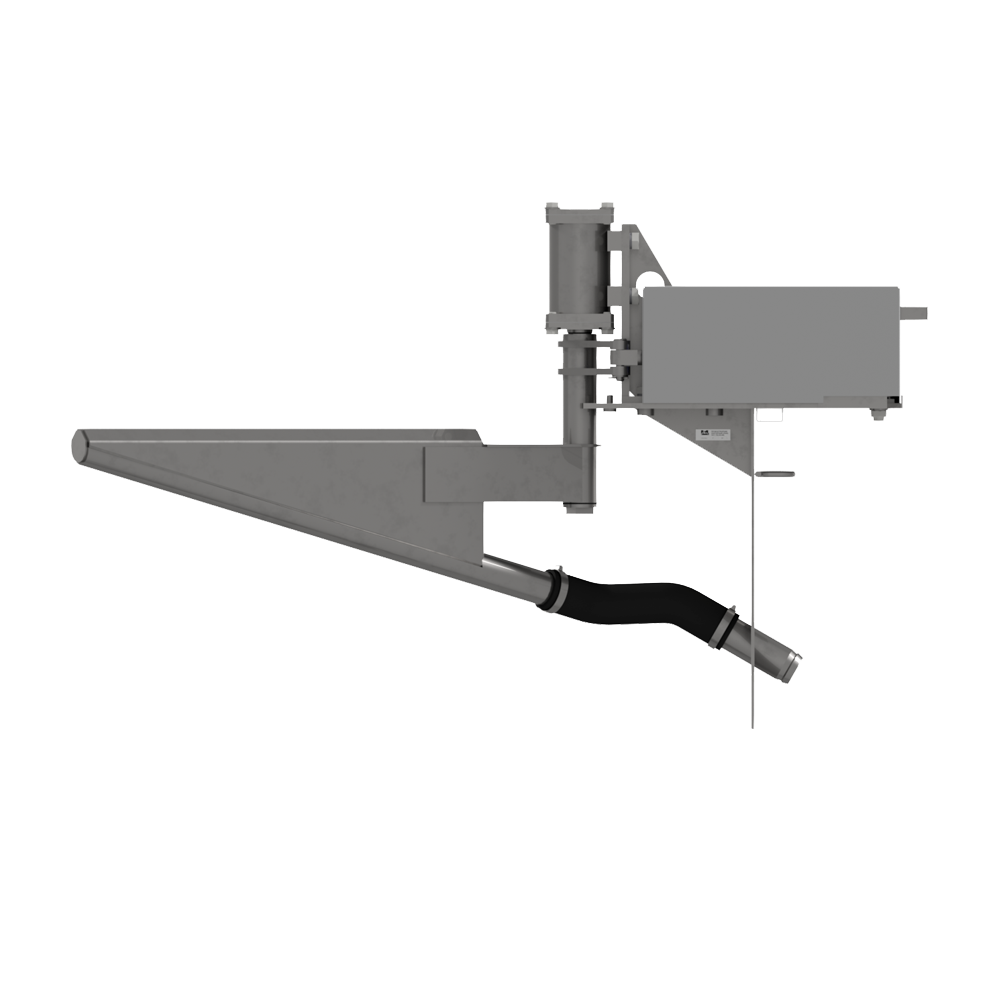

В основе работы — секторная кинематика: пробоотсекающий нож поворачивается на шарнире из одного крайнего положения в другое за счёт пневмоцилиндра. Такой принцип позволяет полностью пересечь поток при компактной установке и снизить ударные нагрузки при входе ножа в пульпу.

Движение происходит с заданной скоростью, равномерно по всей ширине потока. Это обеспечивает представительность пробы в соответствии с требованиями ГОСТ 14180‑80. В крайних положениях срабатывают датчики — они фиксируют завершение цикла отбора.

Комплектация

В стандартную поставку входит:

пробоотборник P650‑1;
шкаф управления — для настройки циклов отбора, регулировки скорости ножа и интеграции с АСУ ТП;

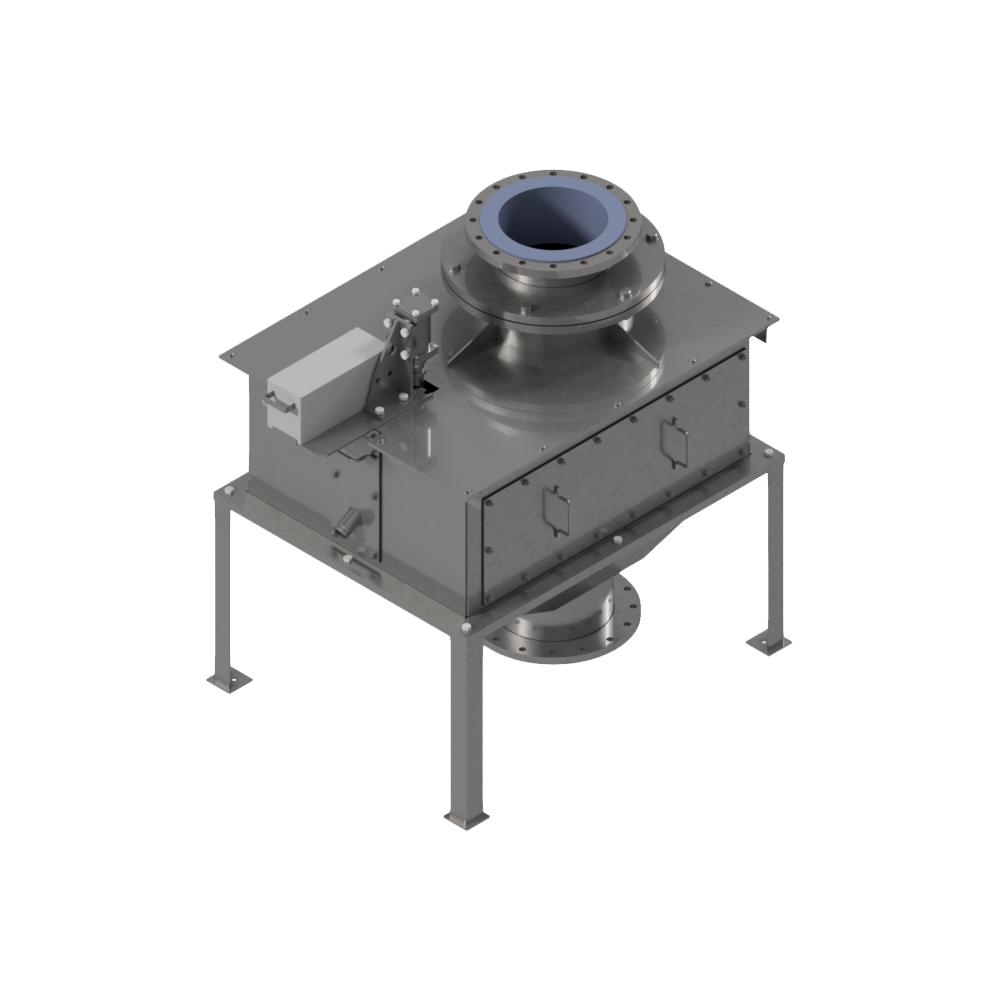

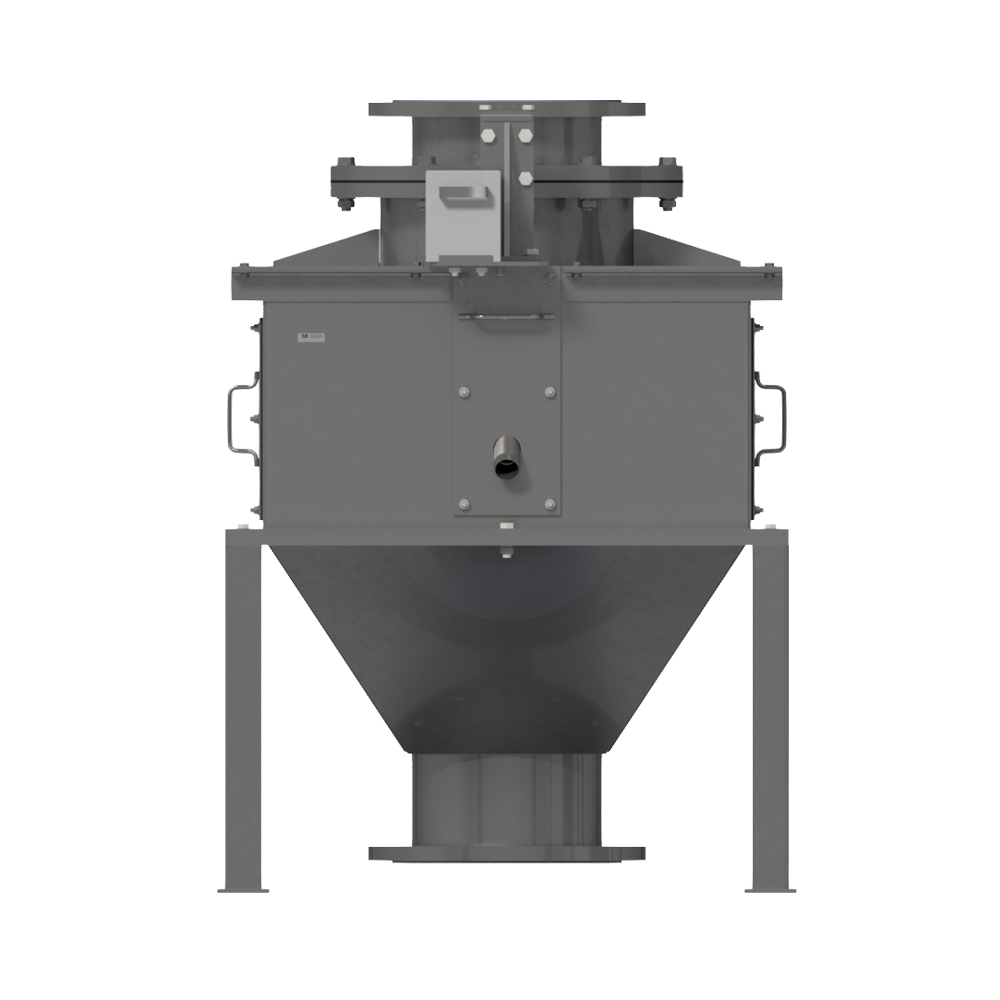

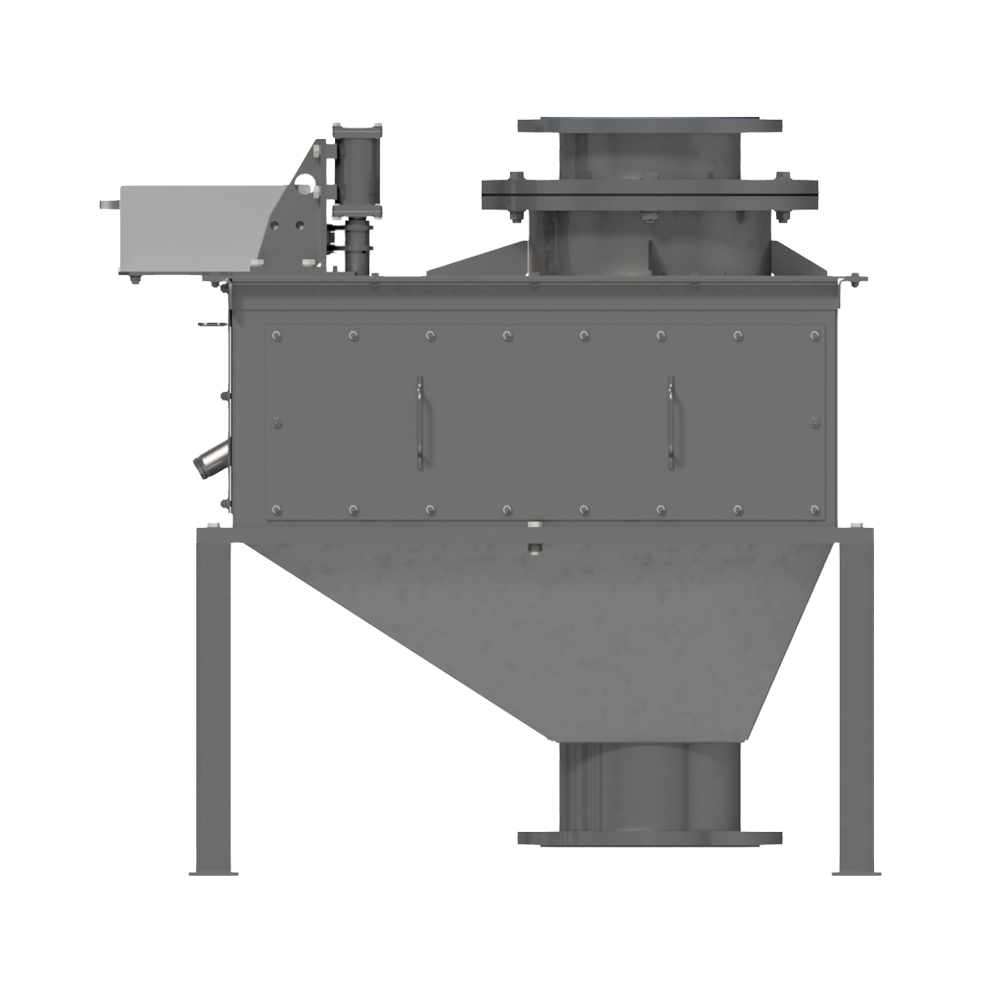

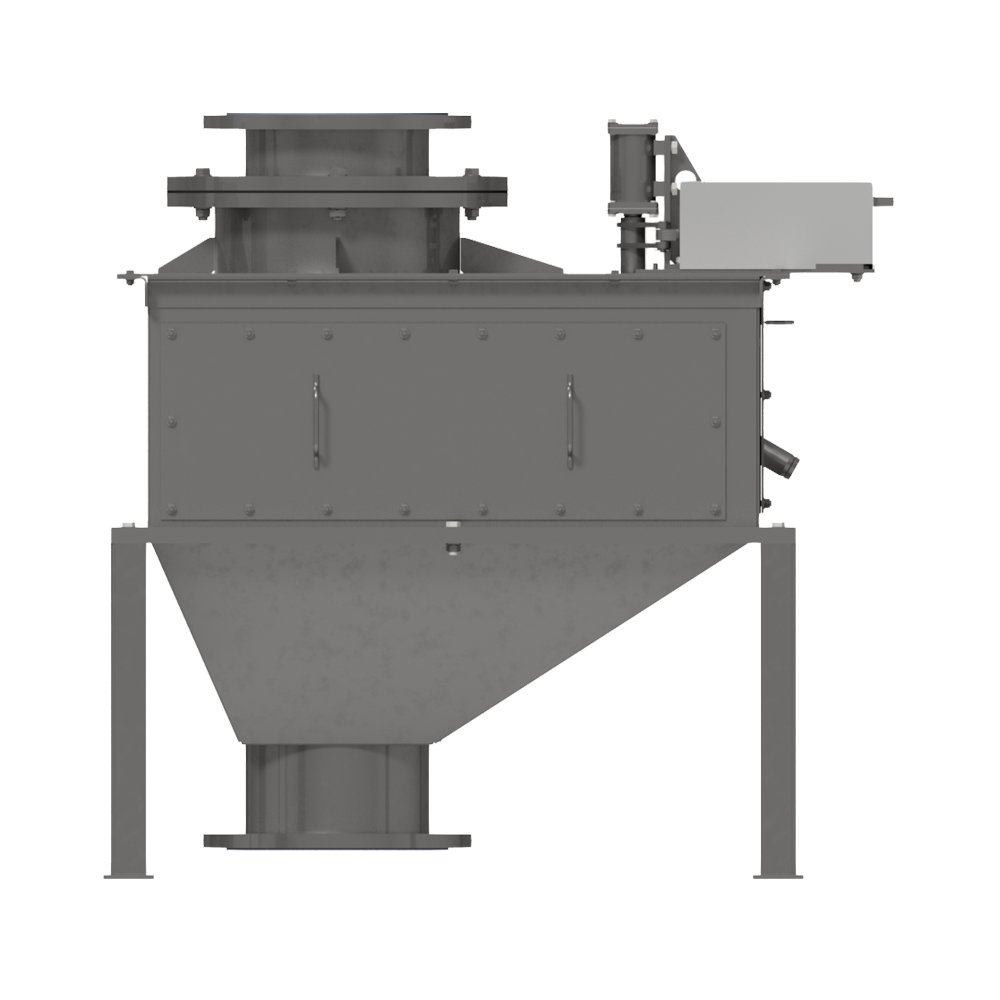

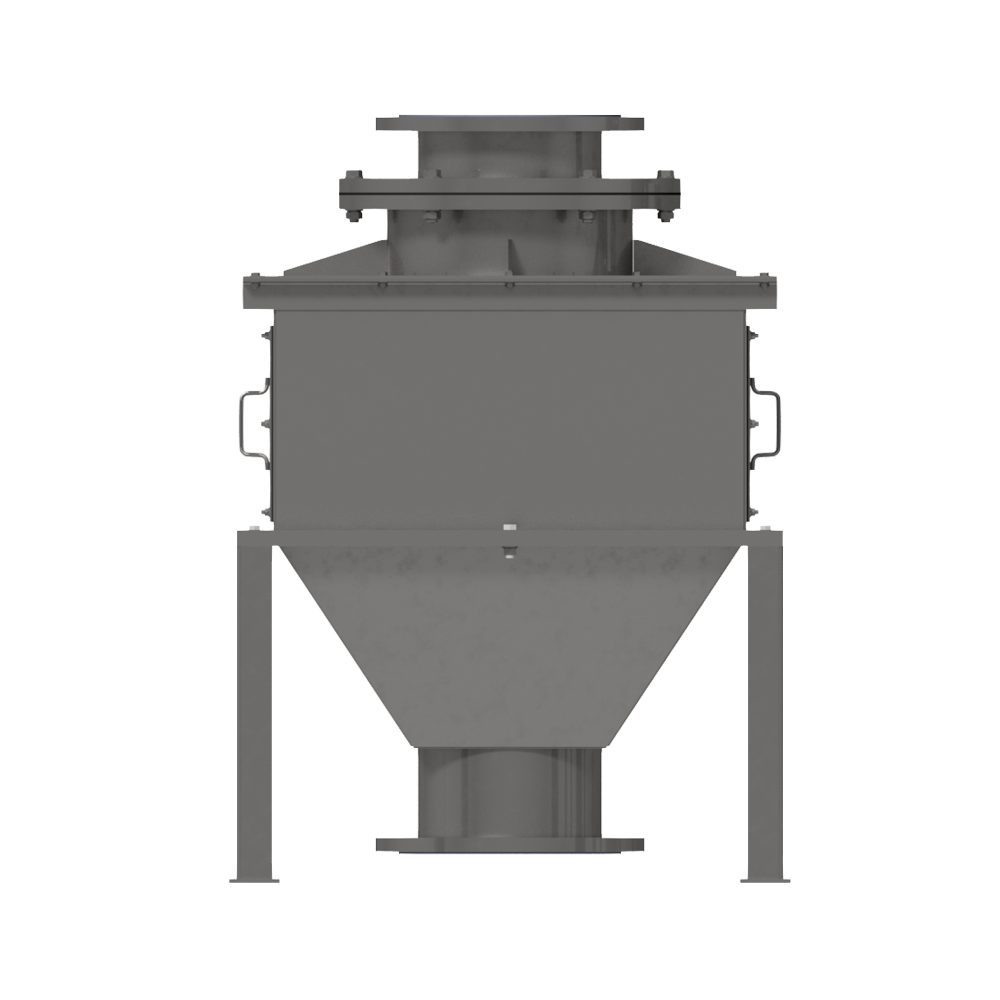

коробка с футерованным сливным конусом.

По согласованию с заказчиком возможна доработка конструкции: изменение угла сектора, ширины щели, длины ножа, материалов футеровки и других параметров под конкретные условия установки.

Преимущества

Секторный механизм — компактное размещение и эффективное пересечение потока без линейного хода.
Футерованный сливной конус — защищает узел слива от абразивного износа. Это особенно важно при работе с высокоабразивными пульпами: увеличивается межремонтный ресурс и снижаются эксплуатационные затраты.
Нержавеющая сталь — все элементы конструкции выполнены из нержавеющей стали, что повышает коррозионную стойкость и долговечность в агрессивных средах.
Пневмопривод — стабильная работа в условиях повышенной влажности, запылённости и при колебаниях электроснабжения.
