СР‑4‑1‑1: роторный сократитель для представительного отбора пробы по ГОСТ 14180‑80

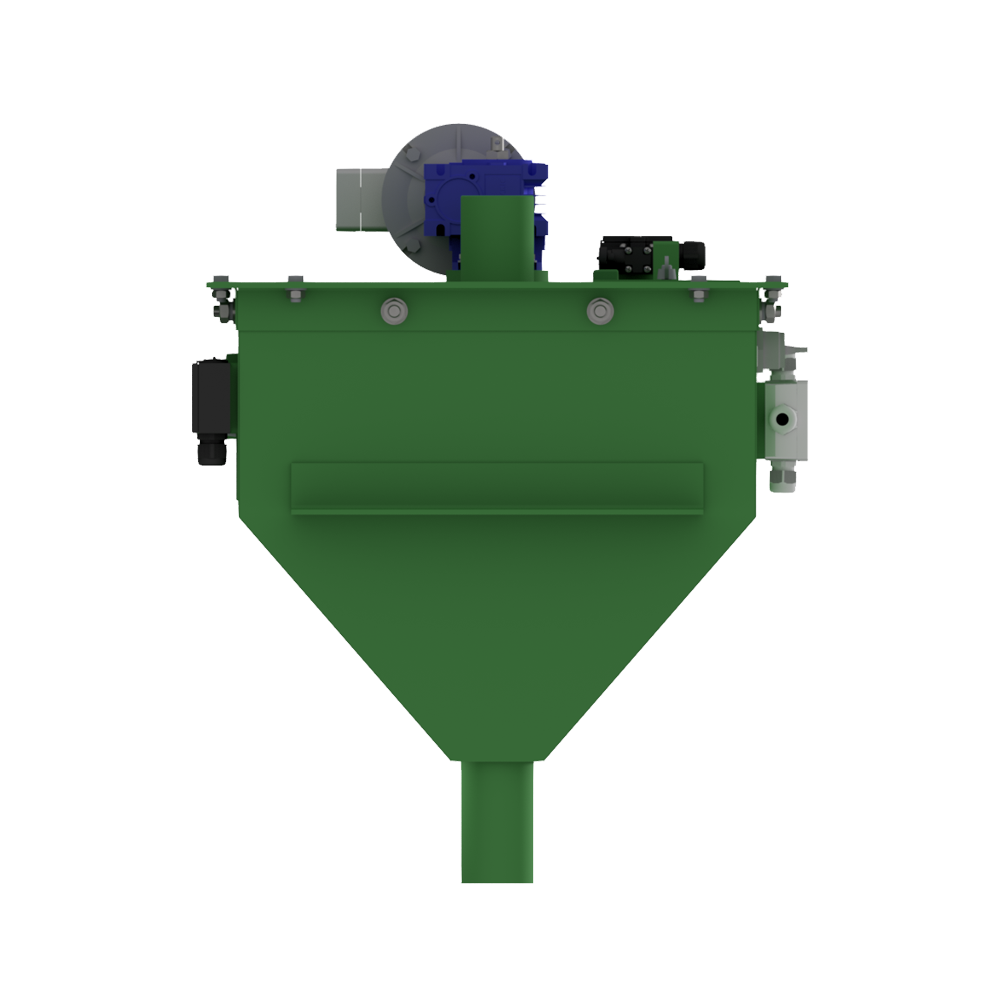

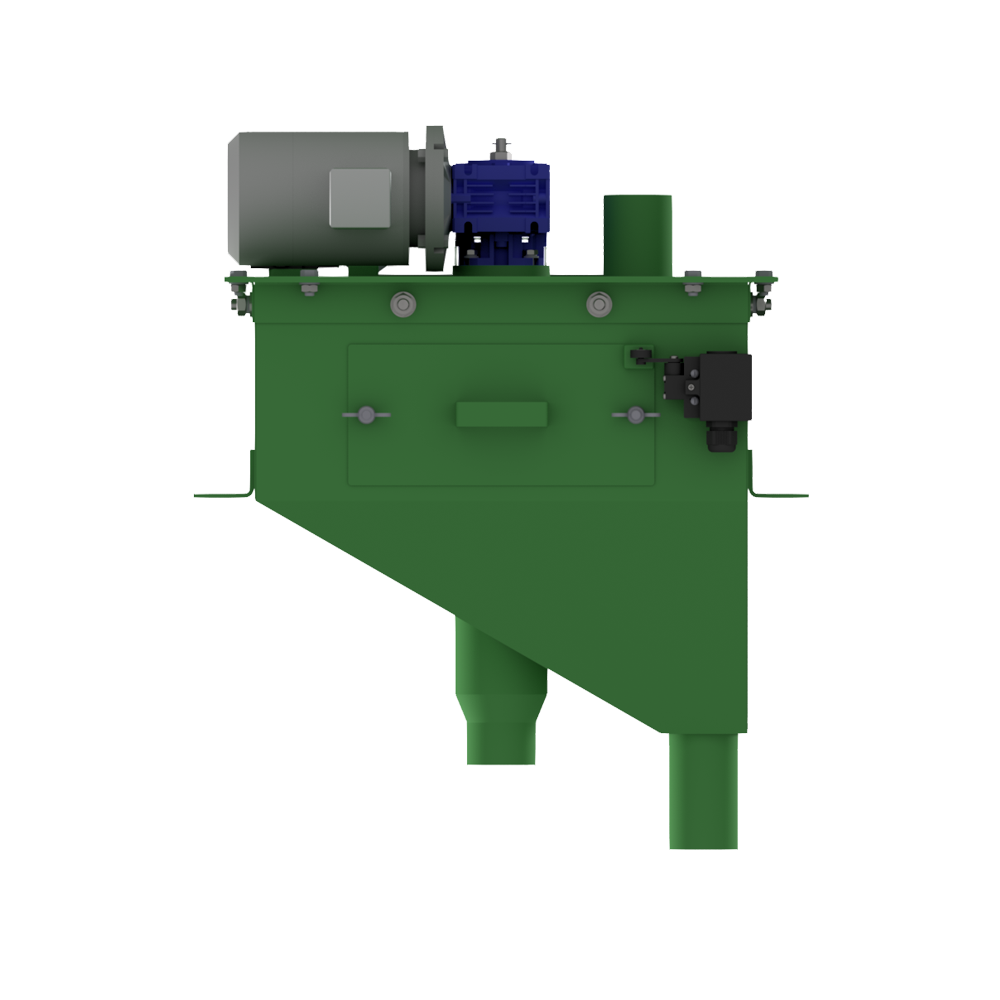

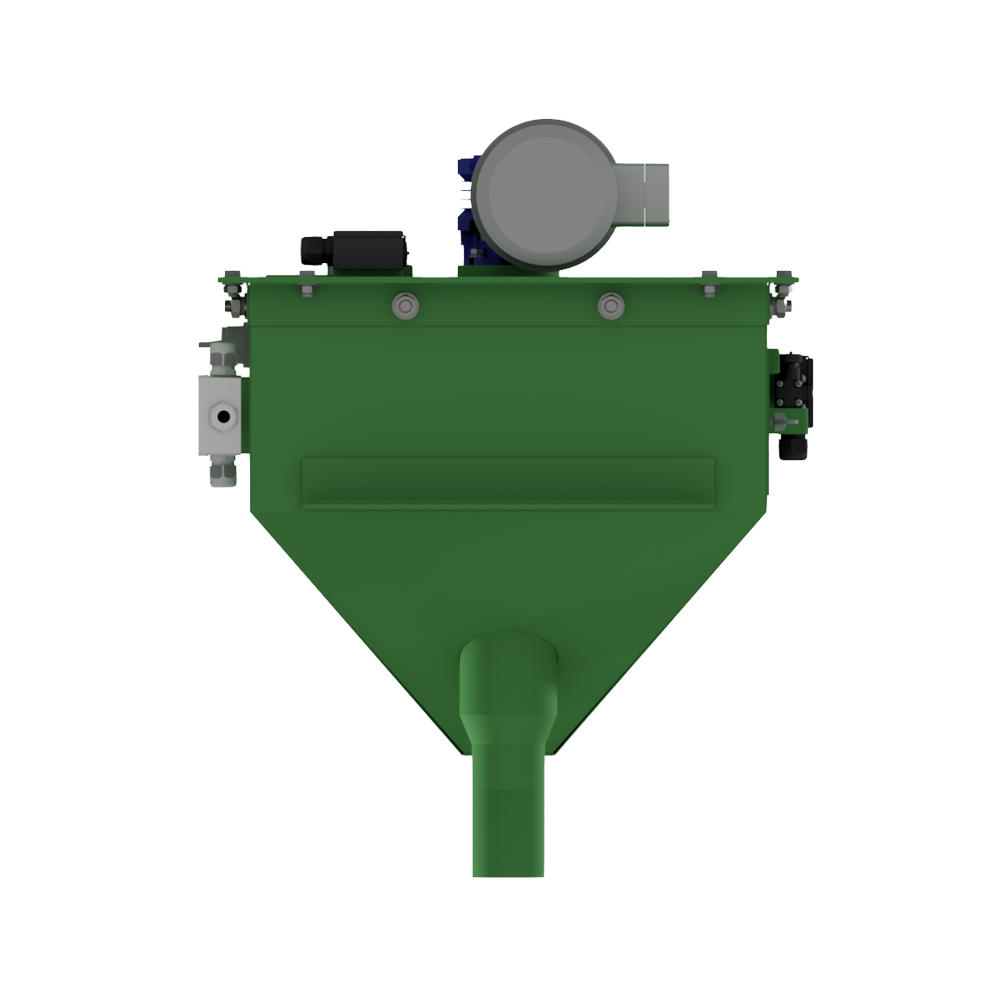

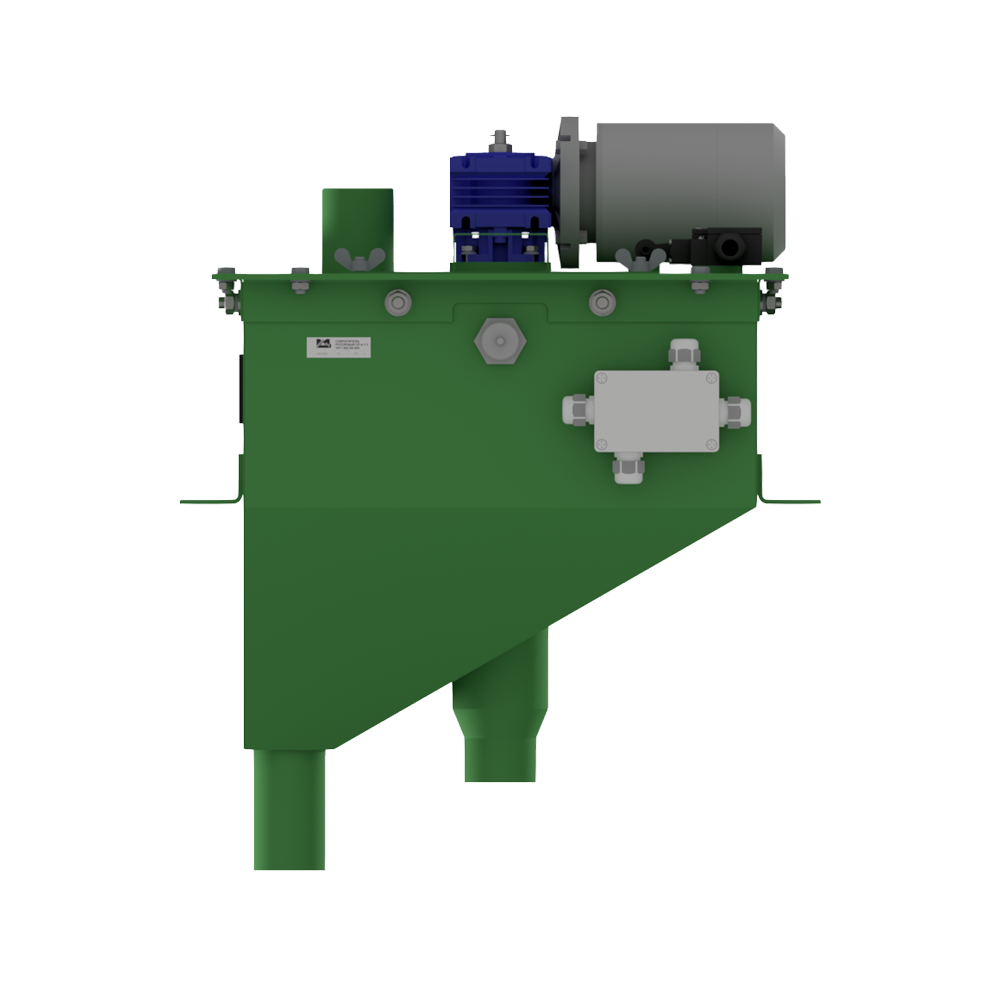

Сократитель роторный СР‑4‑1‑1 предназначен для представительного деления пробы и может использоваться в качестве вторичного пробоотборника (сократителя). Устройство обеспечивает равнопредставительность пробы строго в соответствии с требованиями ГОСТ 14180‑80: за счёт равномерного перемещения пробоотсекающего ножа с заданной скоростью по всей ширине потока достигается полное пересечение потока — это исключает смещение по крупности и составу и гарантирует достоверность результатов контроля качества.

Ключевое отличие модели СР‑4‑1‑1 от базовых версий — наличие двух концевых выключателей на смотровых люках: они размыкают электрическую цепь при открывании люков, тем самым автоматически блокируя работу мотор‑редуктора. Это повышает безопасность обслуживания и снижает риски нештатных ситуаций при регламентных работах.

1. Поступление потока. Материал (пульпа либо сыпучий концентрат) поступает в рабочую зону сократителя, равномерно распределяясь по ширине потока.
2. Полное пересечение потока. Привод вращает/перемещает вал с пробоотсекающим ножом; нож движется с заданной скоростью, равномерно проходя по всей ширине потока. Это обеспечивает пересечение всех слоёв потока и исключает «выборочность» отбора.
3. Отсечение пробы. При движении ножа часть материала отсекается и направляется в приёмный лоток или трубопровод для дальнейшей пробоподготовки либо анализа. Остальная часть потока продолжает движение по технологической линии.
4. Контроль положения ножа. Датчик положения ножа фиксирует текущее положение и скорость движения, обеспечивая стабильность цикла и возможность интеграции с системой управления (АСУ ТП).
5. Повторяемость и точность. Равномерная скорость и полный проход по ширине гарантируют, что каждая порция пробы будет равнопредставительной относительно общего потока.
6. Безопасность при обслуживании. Если оператор открывает один из смотровых люков, соответствующий концевой выключатель размыкает цепь питания мотор‑редуктора — привод останавливается, исключая риск случайного пуска при работах внутри корпуса.
7. Возврат в исходное положение. После завершения прохода нож возвращается в начальную позицию, и система готова к новому циклу отбора.

Такая схема обеспечивает максимально достоверное формирование сокращённой пробы даже при высокой вариативности потока по плотности и гранулометрии, а также безопасные условия для регламентного обслуживания.

• Корпус сократителя — жёсткая конструкция, рассчитанная на динамические нагрузки от потока и циклической работы ножа.
• Привод (мотор‑редуктор) — обеспечивает вращение/перемещение вала с заданной скоростью и стабильностью.
• Вал с пробоотсекающим ножом — основной рабочий орган, выполненный из износостойких материалов.
• Датчик положения ножа — контролирует траекторию и скорость движения ножа, позволяет синхронизировать работу с АСУ ТП и фиксировать циклы отбора.
• Два концевых выключателя на смотровых люках — размыкают цепь питания привода при открытии люков, блокируя вращение вала.
• Приёмный лоток/патрубок — для отвода сокращённой пробы на следующие стадии пробоподготовки.
• Крепёжные и монтажные элементы — для установки на площадке с учётом вибраций и нагрузок.
• Возможность доработки под ТЗ — изменение габаритов, ориентации патрубков, типа привода, интерфейсов датчиков, защитных кожухов и других параметров под конкретные условия монтажа и эксплуатации.

• Соответствие ГОСТ 14180‑80. Конструкция и принцип работы обеспечивают представительность пробы в соответствии с отраслевыми нормативами.
• Полное пересечение потока. Равномерное движение ножа по всей ширине исключает смещение пробы по крупности и плотности.
• Стабильность циклов. Привод и датчик положения обеспечивают повторяемость каждого цикла — это критично для автоматического контроля качества.
• Повышенная безопасность. Концевые выключатели на люках автоматически блокируют привод при открытии корпуса — это снижает риски для персонала и предотвращает нештатные пуски.
• Простота обслуживания и эксплуатации. Минимальное количество изнашиваемых элементов, удобный доступ к узлам, быстрая замена ножа при необходимости.
• Гибкость под условия объекта. Возможность доработки конструкции под место установки и пожелания заказчика.
• Интеграция в автоматизированные линии. Наличие датчика положения и стандартизированные интерфейсы позволяют легко встраивать СР‑4‑1‑1 в действующие системы контроля качества.

СР‑4‑1‑1 особенно эффективен там, где важны и достоверность пробы, и безопасность персонала:

• В составе автоматических линий контроля качества — датчик положения и стабильный цикл позволяют синхронизировать отбор с лабораторными анализами и системой учёта, а блокировка люков защищает при плановых осмотрах.
• После первичных пробоотборников — как вторичный сократитель для формирования порции нужного объёма с сохранением представительности.
• На участках с высокой интенсивностью обслуживания — автоматическая блокировка привода снижает риски при частых регламентных работах.
• При необходимости строгого соответствия нормативам — ГОСТ 14180‑80 предъявляет жёсткие требования к пересечению потока, которые реализованы в конструкции СР‑4‑1‑1.

• Максимальная репрезентативность пробы — без сегрегации по фракциям и без предпочтительного отбора частиц.
• Повторяемость циклов отбора — стабильные параметры ножа и привода обеспечивают идентичность каждой отобранной порции.
• Безопасность персонала при обслуживании — автоматическая блокировка привода при открытии люков.
• Автоматизированный режим работы — привод и датчик положения позволяют встраивать сократитель в автоматические линии контроля качества.
• Надёжность и простота обслуживания — минимальное количество изнашиваемых узлов, удобный доступ к элементам, быстрая замена ножа при необходимости.
• Адаптация под реальные условия площадки — возможность доработки конструкции под габариты, нагрузки и требования АСУ ТП.
