Приёмо‑отправительная станция «Стрела»: единый узел для приёма и отправки патрона‑контейнера

Приёмо‑отправительная станция предназначена для приёма и отправки патрона‑контейнера в составе пневмопочты «Стрела». Это универсальный узел, который заменяет отдельные отправительную и приёмную станции там, где важна компактность размещения и гибкость маршрутизации. Станция обеспечивает:

• Отправку — корректный старт контейнера за счёт совмещения осей и затягивания под разрежением.
• Приём — мягкую посадку с гашением остаточной энергии и защитой вакуумной системы.

Для отправки контейнера необходимо открыть крышку. Сектор под действием пружины всегда находится в исходном положении, при котором один из отрезков труб совпадает с выходным патрубком, а второй находится под приемной воронкой, закрытой крышкой.

Контейнер закладывается в приемную воронку. Поворотом рукоятки сектор переводится в рабочее положение, при котором ось контейнера совмещается с осью транспортного трубопровода. При этом контейнер затягивается в трубопровод через выходной патрубок под действием разрежения, создаваемого вакуум-насосом.

Связь с атмосферой осуществляется через заборный патрубок, подсоединенный к фильтру заборному.

Для приема патрона крышка должна быть закрыта, сектор находится в исходном положении.

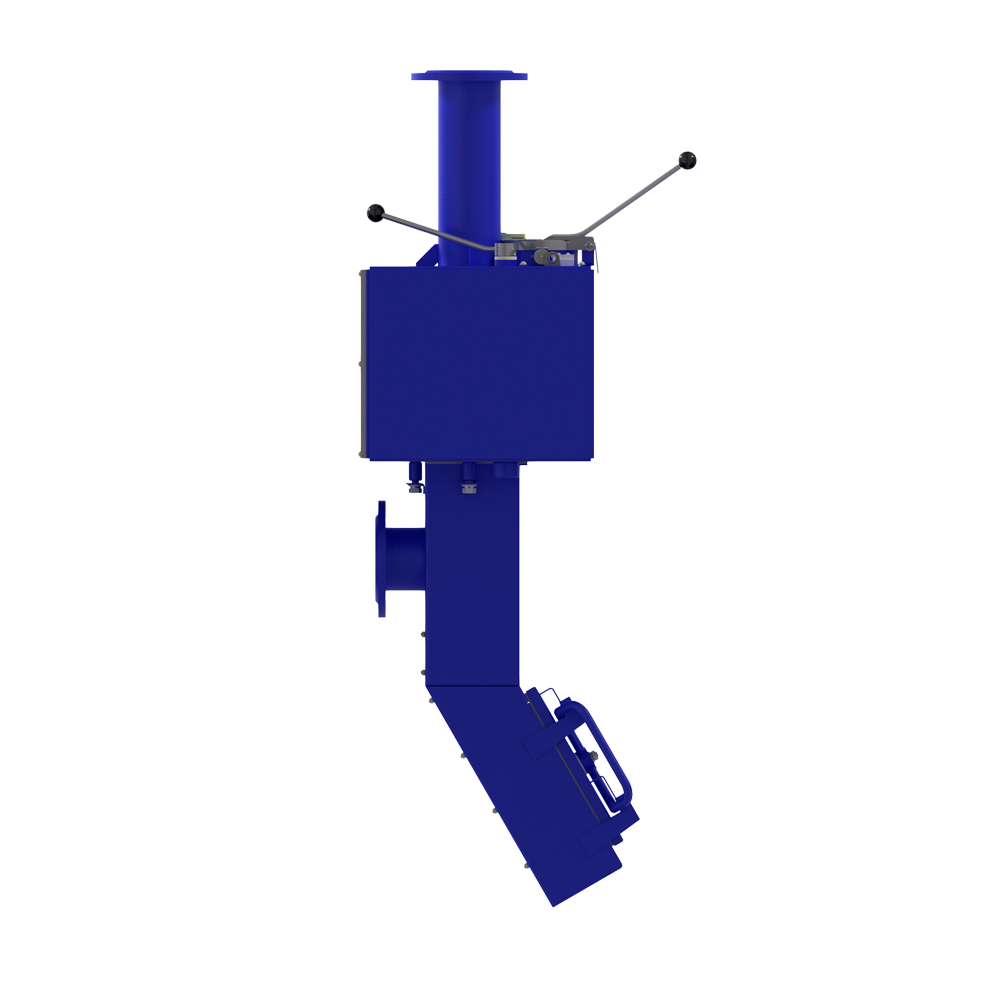

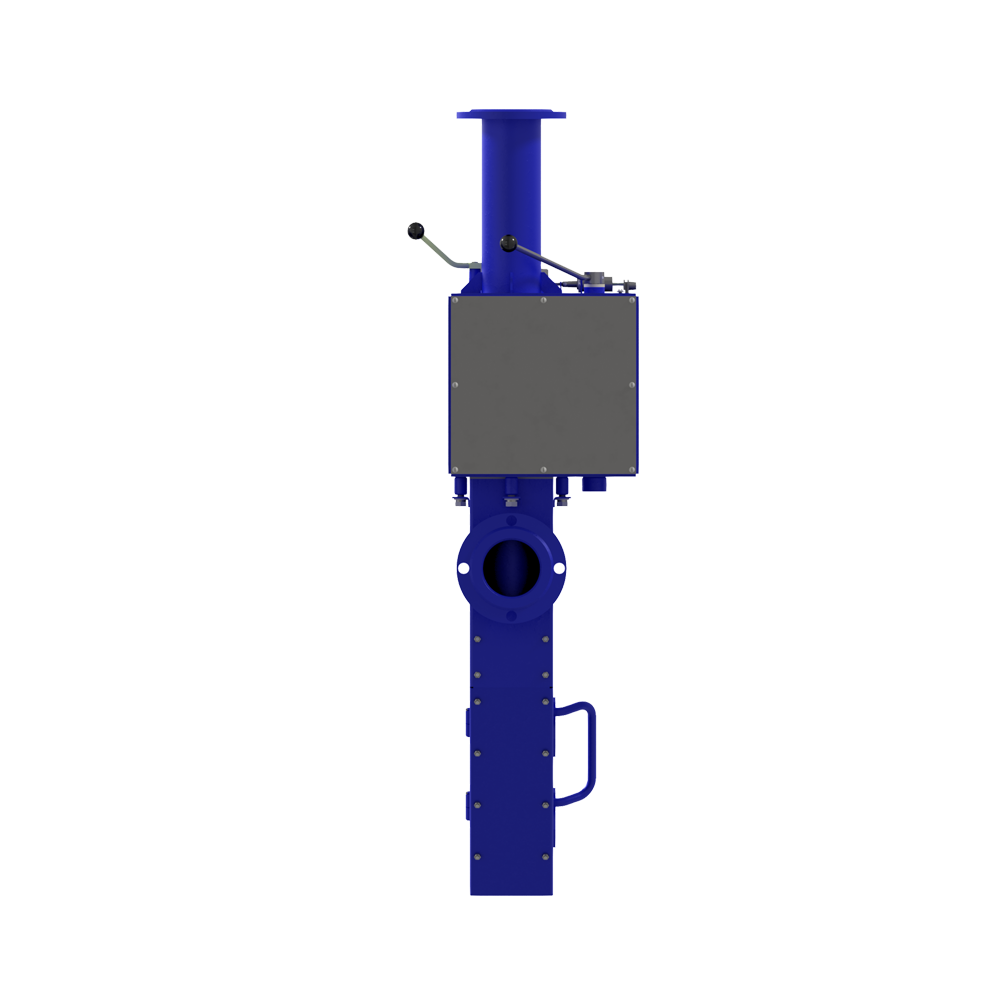

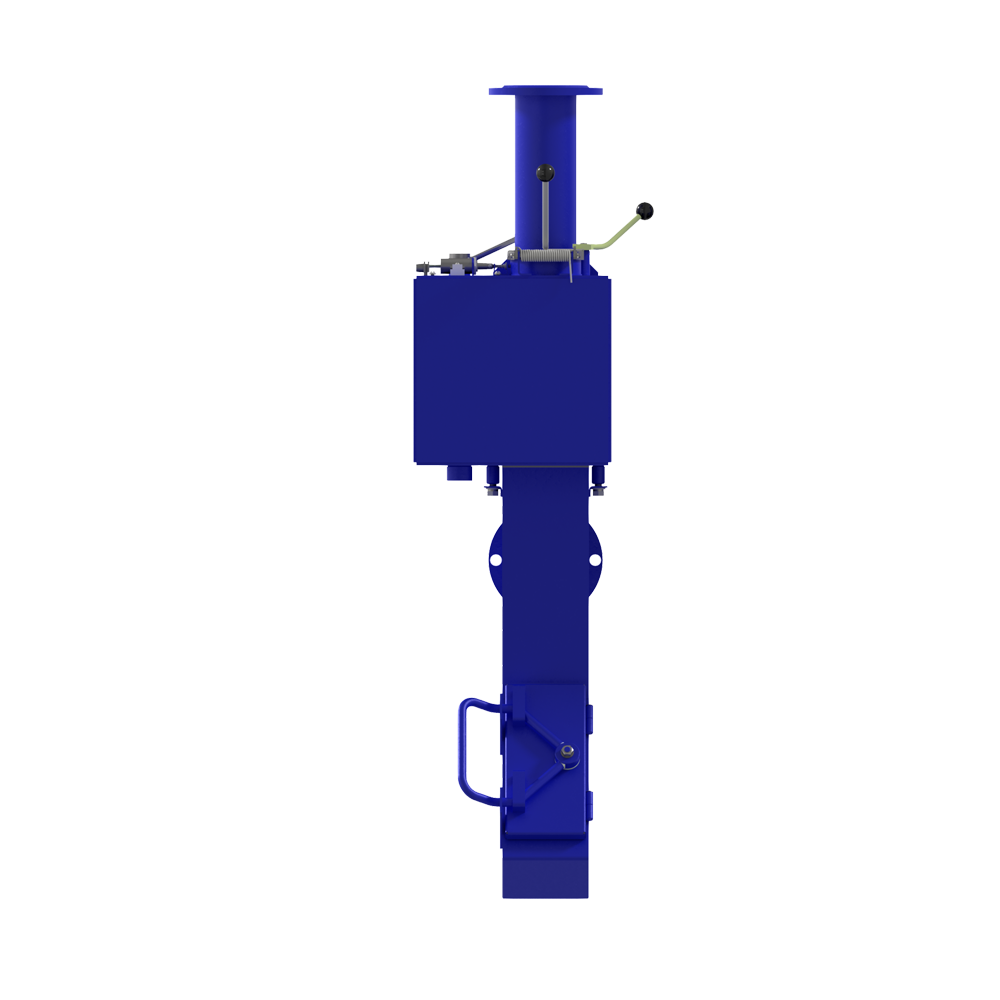

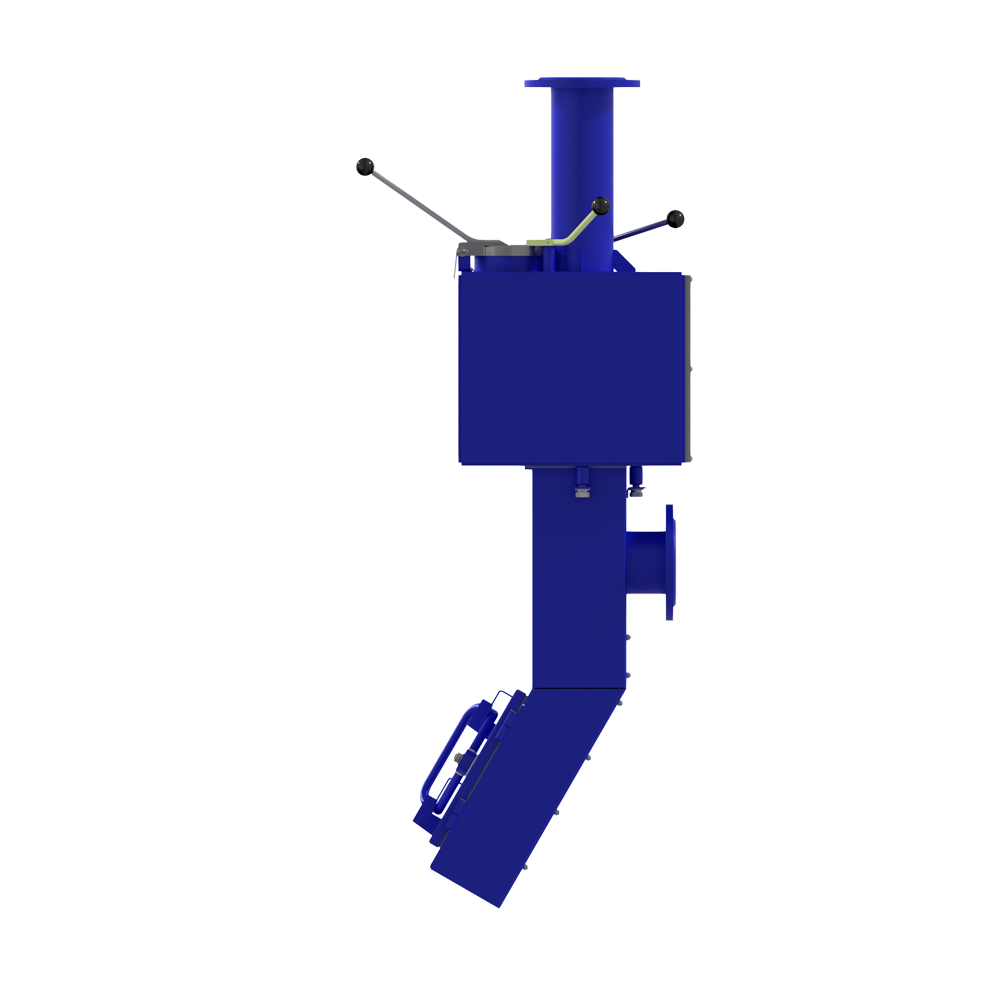

Станция отправительная состоит из:

• Стального корпуса;

• Выходного патрубка (расположен с одной стороны корпуса);

• Заборного патрубка (расположен с обратной стороны корпуса);

• Оси (внутри корпуса);

• Сектора с двумя отрезками труб (закреплен на оси, может поворачиваться на угол 45° при помощи рукоятки);

• Пружины (удерживает сектор в крайнем положении);

• Поворачивающейся крышки;

• Второй рукоятки (закреплена на поворачивающейся крышке);

• Дополнительной рукоятки (фиксирует крышку в закрытом положении);

• Съемной стенки корпуса (для монтажа и обслуживания станции);

• Приемного лотка (закреплен к нижней части станции);

• Крышки приемного лотка;

• Резинового буфера (установлен в нижней части лотка).

• Автоматическая отправка: Контейнер затягивается в трубопровод под действием разрежения, создаваемого вакуум-насосом.

• Простота управления: Поворот рукоятки переводит сектор в рабочее положение, совмещая ось контейнера с осью трубопровода.

• Надежная фиксация: Сектор удерживается в крайнем положении пружиной, крышка фиксируется дополнительной рукояткой.

• Удобство обслуживания: Съемная стенка корпуса обеспечивает доступ для монтажа и обслуживания станции.

• Защита от ударов: Резиновый буфер в нижней части приемного лотка смягчает удар при приеме контейнера.

• Очистка воздуха: Заборный патрубок подсоединен к фильтру заборному, обеспечивая связь с атмосферой.

• Интеграция в систему «Стрела»: Работает в составе автоматизированной системы доставки металлургических проб.

Станция востребована:

• В стеснённых цеховых условиях и на участках с ограниченной площадью, где невозможно или нецелесообразно ставить отдельные приёмную и отправительную станции.
• На обогатительных фабриках и ГОКах, где требуется частая двусторонняя пересылка проб между участками и лабораторией — единый узел упрощает логистику и сокращает время цикла.
• В ОТК и экспресс‑лабораториях, где важна чёткая воспроизводимость операций: оператор загружает контейнер по одному алгоритму, а приём происходит автоматически без дополнительных действий.

Приемо-отправительная станция применяется в составе автоматизированной системы доставки металлургических проб в лабораторию в контейнерах пневмопочты «Стрела».
