Станция отправительная пневмопочты «Стрела»

Отправительная станция предназначена для автоматической отправки патрона-контейнера.

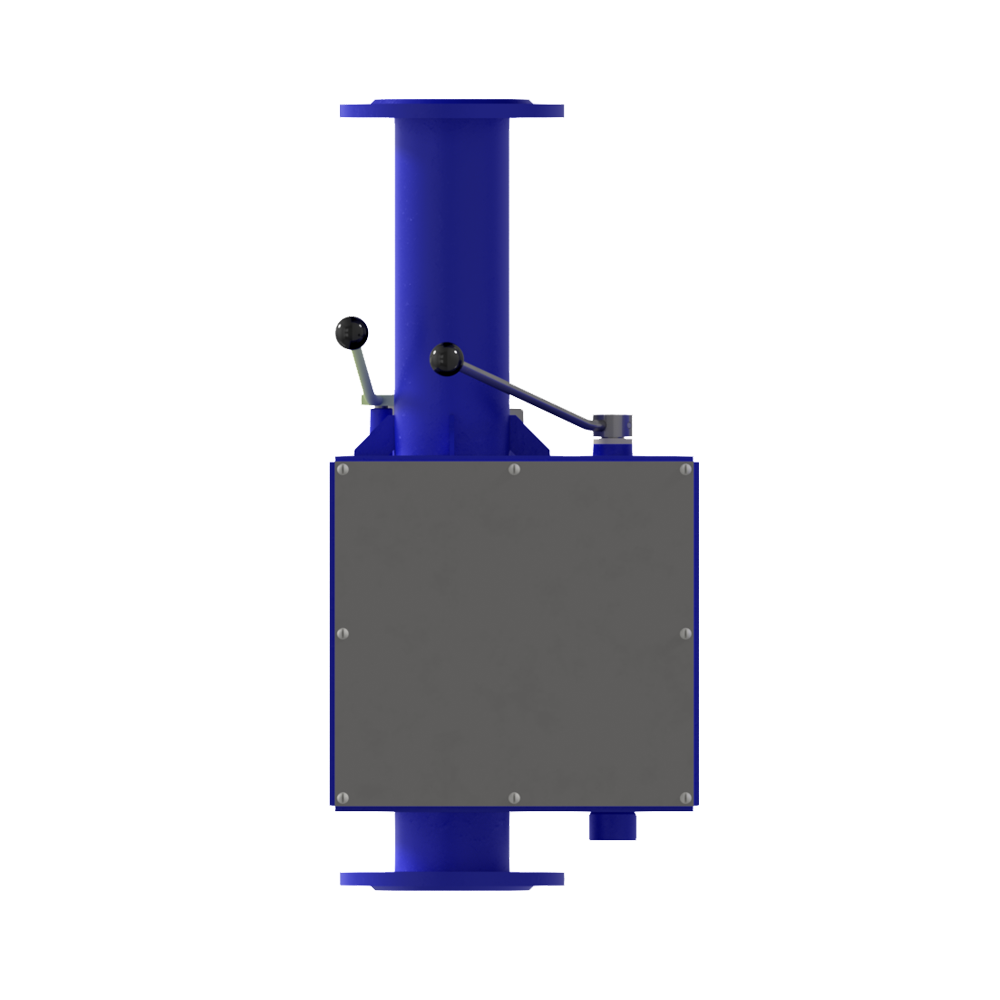

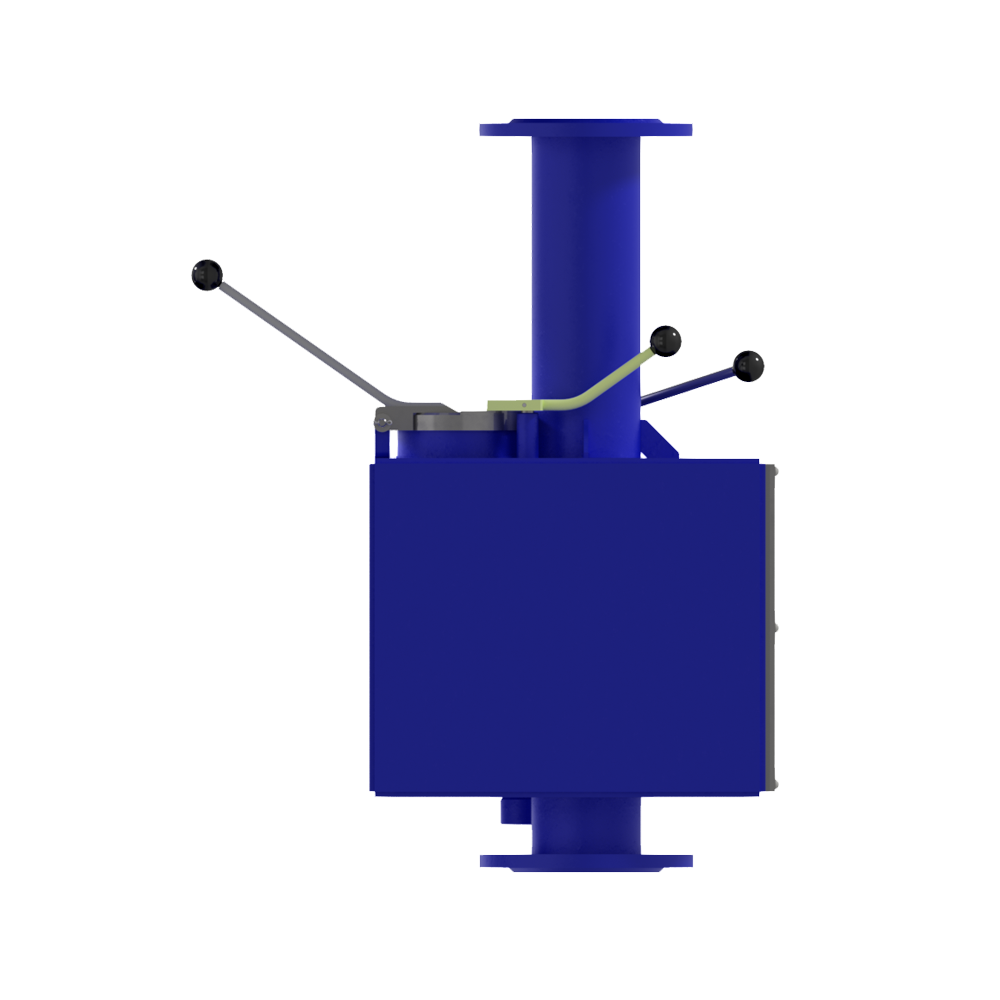

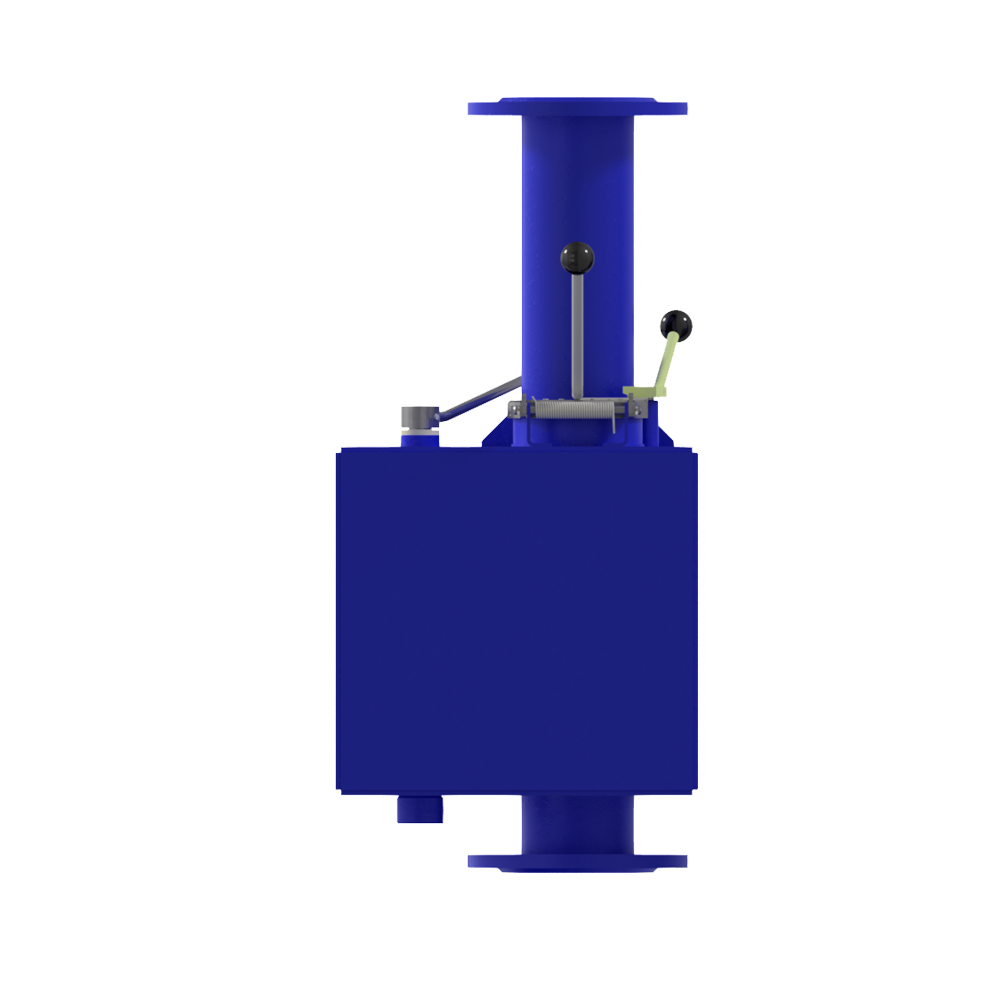

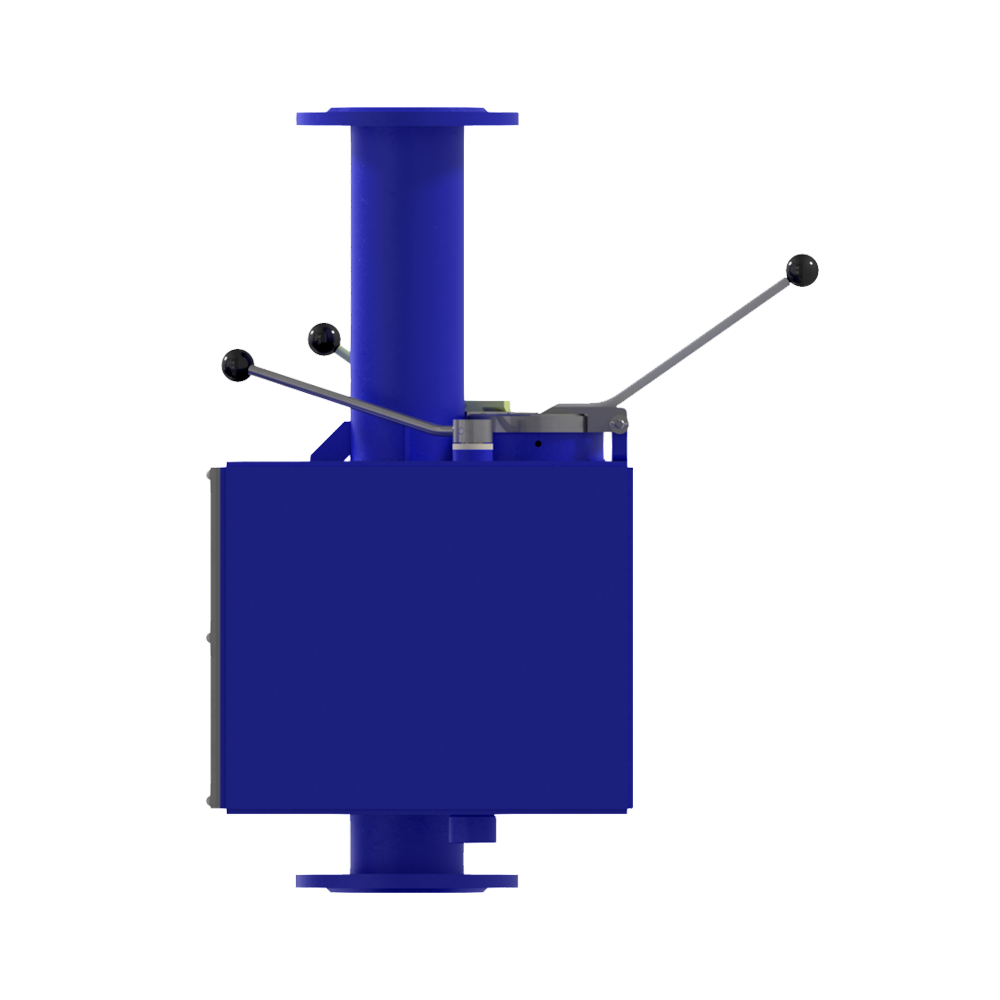

Станция отправительная состоит из стального корпуса, на котором с одной стороны расположен выходной патрубок и заборный патрубок с обратной стороны. Внутри корпуса на оси закреплен сектор с двумя отрезками труб. Сектор может поворачиваться относительно оси на угол 45˚ при помощи рукоятки. Сектор удерживается в крайнем положении пружиной. Вторая рукоятка закреплена на поворачивающейся крышке. В закрытом положение крышка фиксируется дополнительной рукояткой. Одна из стенок корпуса выполнена съёмной для монтажа и обслуживания станции.

Для отправки контейнера необходимо открыть крышку. Сектор под действием пружины всегда в исходном положении, при котором один из отрезков труб совпадает с выходным патрубком, а второй находится под приемной воронкой, закрытой крышкой. Контейнер закладывается в приемную воронку. Поворотом рукоятки сектор переводится в рабочее положение, при котором ось контейнера совмещается с осью транспортного трубопровода. При этом контейнер затягивается в трубопровод через выходной патрубок под действием разрежения, создаваемого вакуум-насосом. Связь с атмосферой осуществляется через заборный патрубок, подсоединенный к фильтру заборному.

Станция отправительная востребована:

• В цехах обогатительных фабрик и ГОКов, где пробы нужно оперативно передавать из зоны отбора в лабораторию без вскрытия патрона и контакта с окружающей средой.
• На металлургических и химических производствах, где образцы транспортируются между участками в герметичных контейнерах для сохранения состава и безопасности персонала.
• В производственных ОТК, где важна прослеживаемость и минимизация времени передачи: станция позволяет оператору быстро загрузить патрон и отправить его по трубопроводу без дополнительных команд.

Станция отправительная применяется в составе автоматизированной системы доставки металлургических проб в лабораторию в контейнерах пневмопочты «Стрела».
