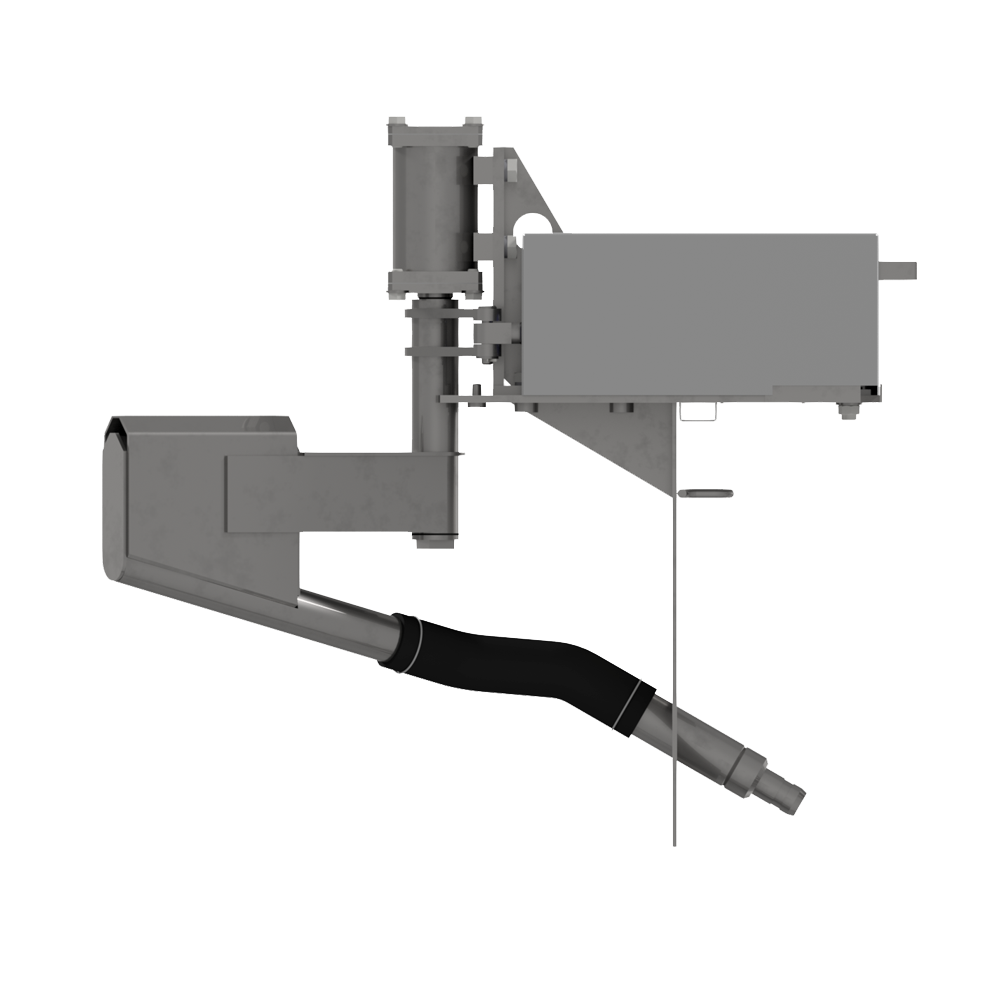

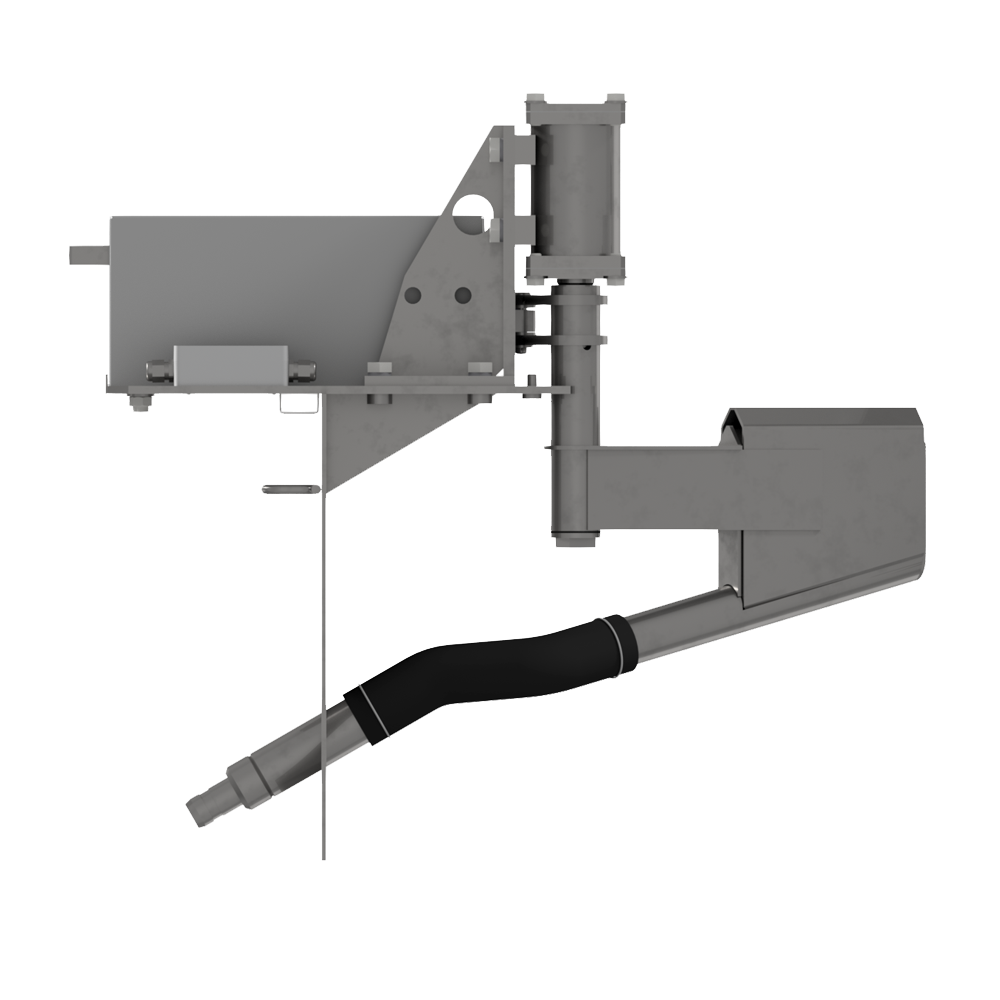

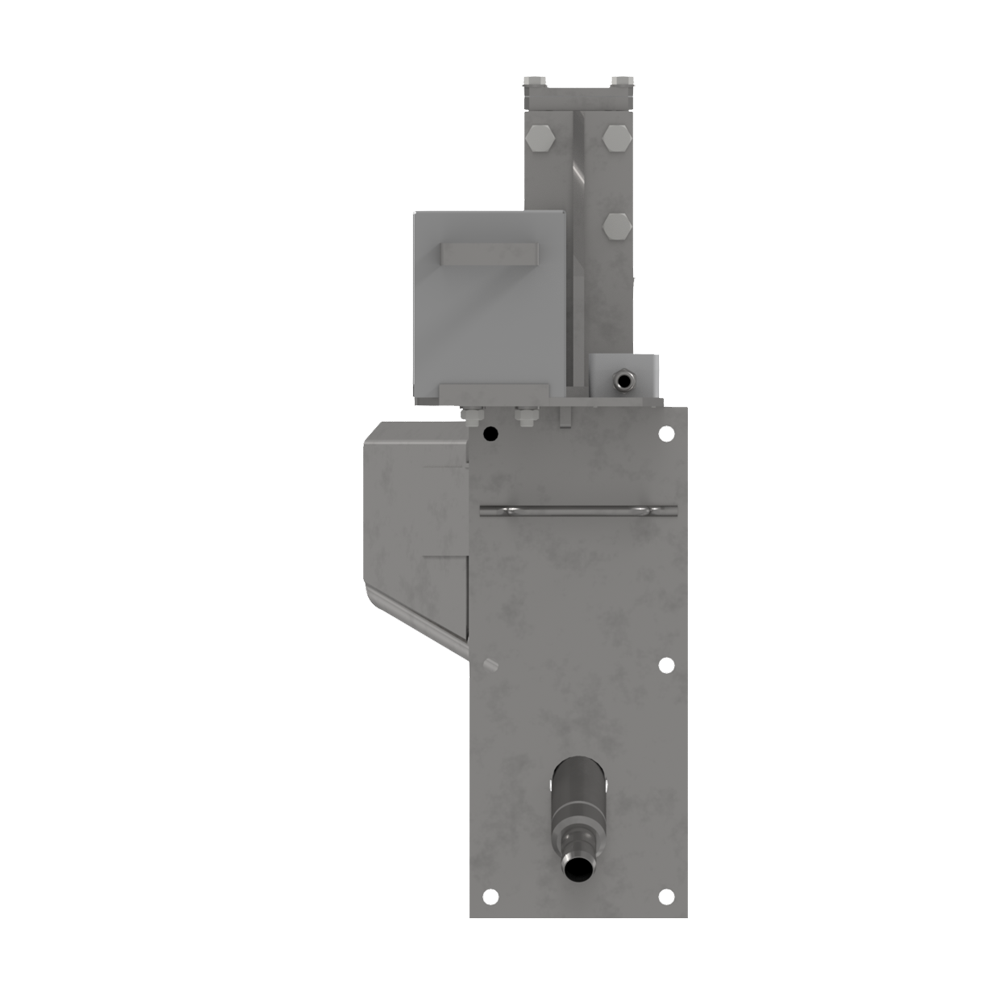

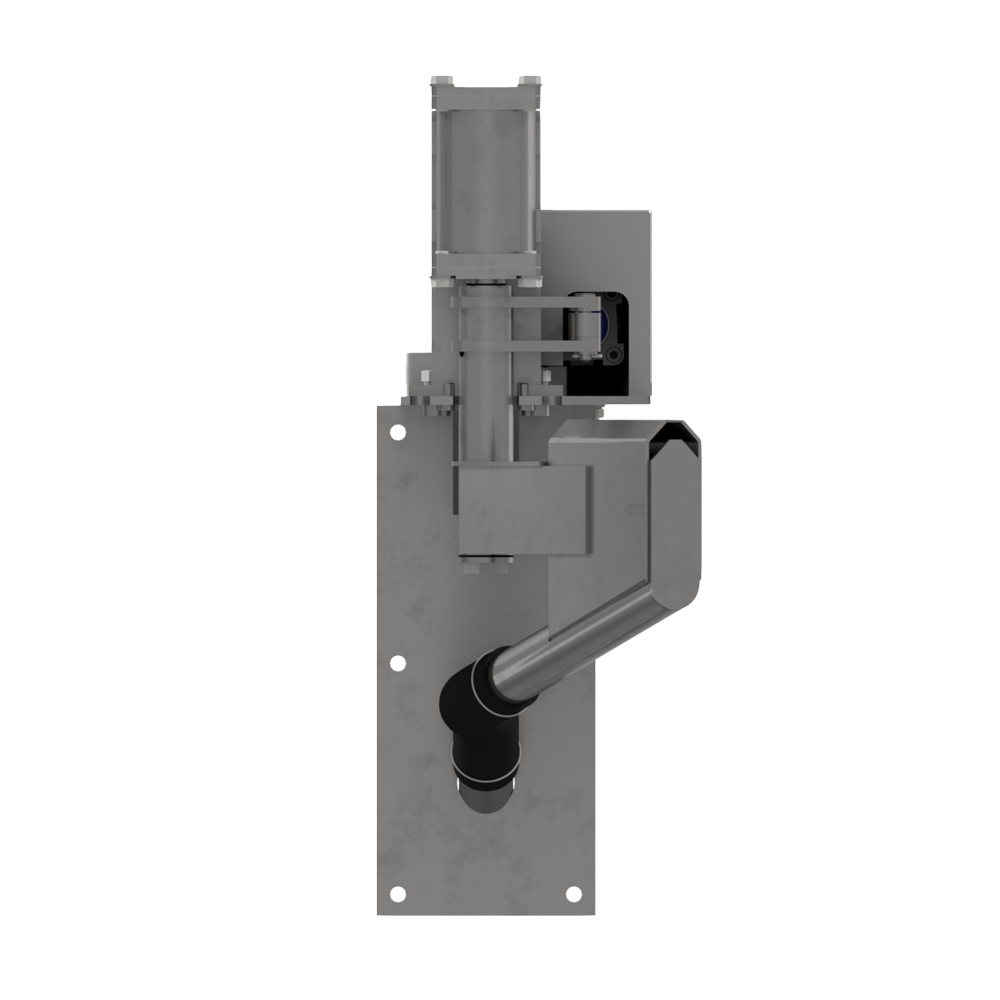

Пробоотборник P200 секторный для пульповых продуктов

Пробоотборник секторный P200 предназначен для отбора проб самотечных потоков пульповых продуктов в местах перелива, разрыва или перепада. Оборудование применяется на обогатительных фабриках для контроля технологического процесса на стадиях флотации, гравитации, магнитной сепарации и других.

P200 может использоваться как самостоятельное устройство местного отбора, так и в составе автоматизированных систем отбора и транспортирования проб в экспресс‑лабораторию.

Особенность P200 — секторный механизм отбора: пробоотсекающий нож приводится в движение пневмоцилиндром через шарнир, совершая поворотное (секторное) перемещение из одного крайнего положения в другое. Такая кинематика позволяет эффективно пересекать поток при компактной компоновке и снижает гидродинамическое сопротивление при входе ножа в пульпу.

В крайних положениях установлены датчики, фиксирующие завершение цикла отбора. Отбор пробы производится равномерным перемещением ножа с заданной скоростью по всей ширине потока — пробоотборник полностью пересекает поток, обеспечивая представительный отбор в соответствии с требованиями ГОСТ 14180‑80 («Руды и концентраты цветных металлов. Методы отбора проб»).

Пробоотборник P200 поставляется со шкафом управления, который обеспечивает:

• управление циклами отбора проб (настройка периодичности и продолжительности);
• регулировку скорости перемещения пробоотборного ножа;
• подключение к АСУ ТП фабрики для интеграции в общий технологический контур.

Конструкция пробоотборника может быть доработана в соответствии с уточнёнными данными о местах установки и по пожеланиям заказчика — изменение угла сектора, ширины щели, длины ножа и других параметров.

• Секторная кинематика — компактность и эффективное пересечение потока при меньшем ходе подвижных частей, снижение ударных нагрузок на нож.
• Материал исполнения — нержавеющая сталь — повышенная коррозионная стойкость, долговечность в агрессивных средах и при работе с химически активными пульпами.
• Пневмопривод — надёжная работа в условиях повышенной влажности, запылённости и взрывоопасных зон (при соответствующей комплектации).
• Соответствие ГОСТ 14180‑80 — представительный отбор пробы гарантирует достоверность результатов лабораторного анализа.
• Полное пересечение потока — равномерное движение ножа по всей ширине исключает искажение состава пробы.
• Интеграция с АСУ ТП — P200 управляется через шкаф управления и может быть включён в общий контур автоматизации фабрики.
• Простота обслуживания — свободный доступ к узлам, быстрая замена пробоотсекающего ножа, минимальные требования к техническому обслуживанию.
• Адаптация под задачу — конструкция дорабатывается под конкретные условия установки на обогатительной фабрике.
